ZA、ZE型石油化工流程泵出廠檢測實拍視頻:
一、概述
ZE化工流程泵是根據API610、API682規范設計的。該泵為單級單吸懸臂式渦殼泵,泵體為中心線支撐。軸向吸入,徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。機械密封可采用單端面或雙端面平衡型集裝式。機械密封并配有冷卻、沖洗或密封液系統,密封管路系統按API規范設計。最大工作壓力5.0MPa 。吸入與排出法蘭可按GB、DIN、ANSI標準設計。
二、特點
ZE化工流程泵管路按API標準規范設計,可對中心支撐的泵支座進行冷卻,當溫度T≤200℃時軸承架不須冷卻;當溫度T>200℃時軸承架采用風冷或水冷卻。泵蓋具有冷卻或加熱管接頭,軸封采用單端面或雙端面機械密封,配有冷卻、沖洗或密封液系統,不銹鋼材質有304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等,最大工作壓力 :5.0MPa,溫度:-80℃—+450℃,流量:3-2600m3/h,揚程:3-260m,轉速1450-2900r/min。
三、用途
ZE化工流程泵適合輸送清潔或含有少量顆粒的液體,低溫的、高溫的、中性的、、有腐蝕的液體。適用于煉油、石油化工、煤加工及低溫工程、造紙、醫藥、供水、發電、環保、合成纖維、化肥、冶金、食品等。
四、性能參數
型號 | 流量Q | 揚程H | 轉速 | 軸功率 | 電機功率 | 效率 | 必需汽蝕余量 | 葉輪直徑 | |
m3/h | L/s | kw | |||||||
ZA25-200 | 11.5 | 3.2 | 49 | 2950 | 3.8 | 5.5 | 42 | 1.6 | 209 |
5.8 | 1.6 | 12 | 1475 | 0.55 | 1.1 | 38 | 1.2 | 209 | |
ZA40-160 | 28 | 7.8 | 33 | 2950 | 3 | 5.5 | 62 | 3 | 169 |
14 | 3.9 | 8 | 1475 | 0.53 | 1.1 | 59 | 0.8 | 169 | |
ZA40-200 | 29 | 8.2 | 53 | 2950 | 7.5 | 11 | 58 | 2.2 | 209 |
14.5 | 4.1 | 13 | 1475 | 1.1 | 1.5 | 55 | 0.8 | 209 | |
ZA40-250 | 32 | 8.9 | 78 | 2950 | 13.5 | 18.5 | 53 | 2.2 | 259 |
16 | 4.5 | 19.5 | 1475 | 1.8 | 3 | 43.5 | 0.75 | 259 | |
ZA40-315 | 42 | 11.5 | 115 | 2950 | 30 | 37 | 46 | 1.25 | 324 |
21 | 5.8 | 29 | 1475 | 4.5 | 5.5 | 42 | 0.50 | 324 | |
ZA50-160 | 50 | 14 | 34 | 2950 | 7.0 | 11 | 71 | 2.40 | 169 |
25 | 7 | 8.4 | 1475 | 0.87 | 1.5 | 69 | 0.75 | 169 | |
ZA50-200 | 62 | 17 | 52 | 2950 | 13.5 | 18.5 | 68 | 2.6 | 209 |
31 | 8.5 | 13 | 1475 | 1.7 | 3 | 65.5 | 0.75 | 209 | |
ZA50-250 | 70 | 19.4 | 82 | 2950 | 24 | 30 | 65 | 2.4 | 259 |
35 | 9.7 | 20 | 1475 | 3.2 | 4 | 62.5 | 0.7 | 259 | |
ZA50-315 | 87 | 24.4 | 115 | 2950 | 50 | 55 | 56 | 2.2 | 324 |
44 | 12.2 | 28 | 1475 | 6.5 | 11 | 53 | 0.5 | 324 | |
ZA50-400 | 82 | 23.6 | 194 | 2950 | 92 | 110 | 48 | 2.0 | 409 |
41 | 11.8 | 48 | 1475 | 12.7 | 15 | 45 | 0.5 | 409 | |
ZA80-160 | 94 | 26.5 | 32 | 2950 | 11 | 15 | 78 | 3 | 169 |
47 | 13.3 | 8 | 1475 | 1.5 | 2.2 | 72 | 1.4 | 169 | |
ZA80-200 | 103 | 28.5 | 54 | 2950 | 20 | 30 | 76 | 3.2 | 209 |
51 | 14.6 | 13.5 | 1475 | 2.5 | 4 | 74 | 0.8 | 209 | |
ZA80-250 | 127 | 35 | 82 | 2950 | 35 | 45 | 74 | 4 | 259 |
64 | 17.5 | 20 | 1475 | 5.4 | 7.5 | 72 | 1.3 | 259 | |
ZA80-315 | 141 | 39 | 127 | 2950 | 76 | 90 | 69 | 4 | 324 |
70 | 19.5 | 33 | 1475 | 10 | 15 | 66.5 | 1 | 324 | |
ZA80-400 | 171 | 47.5 | 187 | 2950 | 142 | 160 | 61 | 3.5 | 409 |
85 | 23.8 | 46 | 1475 | 19 | 22 | 58 | 0.8 | 409 | |
ZA100-160 | 162 | 44.2 | 29 | 2950 | 16.5 | 22 | 81 | 5 | 169 |
81 | 22.1 | 7.2 | 1475 | 2.2 | 3 | 79.5 | 1.4 | 169 | |
ZA100-200 | 193 | 53.1 | 50 | 2950 | 35 | 45 | 81 | 3.5 | 209 |
95 | 26.5 | 12.5 | 1475 | 3.5 | 5.5 | 79.5 | 1 | 209 | |
ZA100-250 | 230 | 65 | 79 | 2950 | 62 | 75 | 81 | 4 | 259 |
115 | 32.5 | 20 | 1475 | 8 | 11 | 79.5 | 1 | 259 | |
ZA100-315 | 250 | 70 | 126 | 2950 | 120 | 132 | 75 | 3.6 | 324 |
125 | 35 | 31.0 | 1475 | 15 | 18.5 | 73 | 1 | 324 | |
ZA100-400 | 300 | 83 | 194 | 2950 | 225 | - | 72 | 5.5 | 409 |
150 | 41.5 | 48 | 1475 | 27 | 37 | 70 | 1.4 | 409 | |
ZA100-500 | 180 | 50.5 | 75 | 1475 | 50 | 75 | 70 | 1.5 | 514 |
ZA150-200 | 320 | 88 | 44 | 2950 | 45 | 55 | 83.5 | 6 | 209 |
160 | 44 | 11 | 1475 | 6 | 7.5 | 82 | 1.7 | 209 | |
ZA150-250 | 390 | 108 | 74 | 2950 | 92 | 110 | 82 | 5.1 | 259 |
195 | 54 | 18.5 | 1475 | 12.5 | 15 | 80.5 | 1.7 | 259 | |
ZA150-315 | 442 | 123 | 125 | 2950 | 200 | 87.5 | 6 | 324 | |
220 | 61.5 | 32.5 | 1475 | 26 | 30 | 81 | 1.7 | 324 | |
ZA150-400 | 260 | 72 | 51 | 1475 | 47 | 55 | 77 | 1.8 | 409 |
ZA150-500 | 300 | 84 | 77 | 1475 | 87 | 110 | 74 | 2 | 514 |
ZA150-560 | 335 | 91 | 104 | 1475 | 132 | 160 | 74.5 | 2.4 | 578 |
ZA150-630 | 360 | 99 | 115 | 1475 | 192 | - | 63 | 8 | 648 |
ZA200-250 | 610 | 170 | 72 | 2950 | 140 | 160 | 84.5 | 9 | 259 |
305 | 85 | 17.5 | 1450 | 18 | 22 | 83.5 | 2.2 | 259 | |
ZA200-315 | 350 | 98 | 30 | 1450 | 35 | 45 | 84.5 | 2 | 324 |
ZA200-400 | 426 | 118 | 50 | 1450 | 73 | 90 | 90 | 3.2 | 409 |
ZA200-500 | 495 | 137 | 84 | 1450 | 150 | - | 81 | 2.8 | 514 |
ZA200-560 | 540 | 154 | 105 | 1450 | 208 | - | 79.5 | 3 | 578 |
ZA200-630 | 580 | 160 | 132 | 1450 | 270 | - | 77.5 | 3.2 | 648 |
ZA250-315 | 545 | 155 | 27 | 1450 | 48 | 55 | 86.5 | 2.7 | 324 |
ZA250-400 | 660 | 182 | 49 | 1475 | 107 | 182 | 82.5 | 3.2 | 409 |
ZA250-500 | 800 | 230 | 82 | 1475 | 220 | - | 83 | 5 | 514 |
ZA250-560 | 860 | 240 | 106 | 1475 | 300 | - | 82 | 4.1 | 578 |
ZA250-630 | 855 | 238 | 128 | 1475 | 350 | - | 80.5 | 4.6 | 648 |
ZA300-400 | 1050 | 290 | 48 | 1475 | 160 | - | 87 | 6 | 409 |
ZA300-500 | 1240 | 336 | 78 | 1475 | 320 | - | 88 | 4.7 | 514 |
ZA300-560 | 1340 | 374 | 104 | 1475 | 455 | - | 87 | 5.2 | 578 |
ZA300-630 | 1450 | 405 | 132 | 1475 | 595 | - | 85 | 5.5 | 648 |
ZA400-500 | 1870 | 515 | 74 | 1475 | 450 | - | 88 | 6 | 514 |
ZA400-560 | 2040 | 570 | 98 | 1475 | 610 | - | 88 | 7.6 | 578 |
ZA400-630 | 2390 | 670 | 125 | 1475 | 950 | - | 88 | 8.0 | 648 |

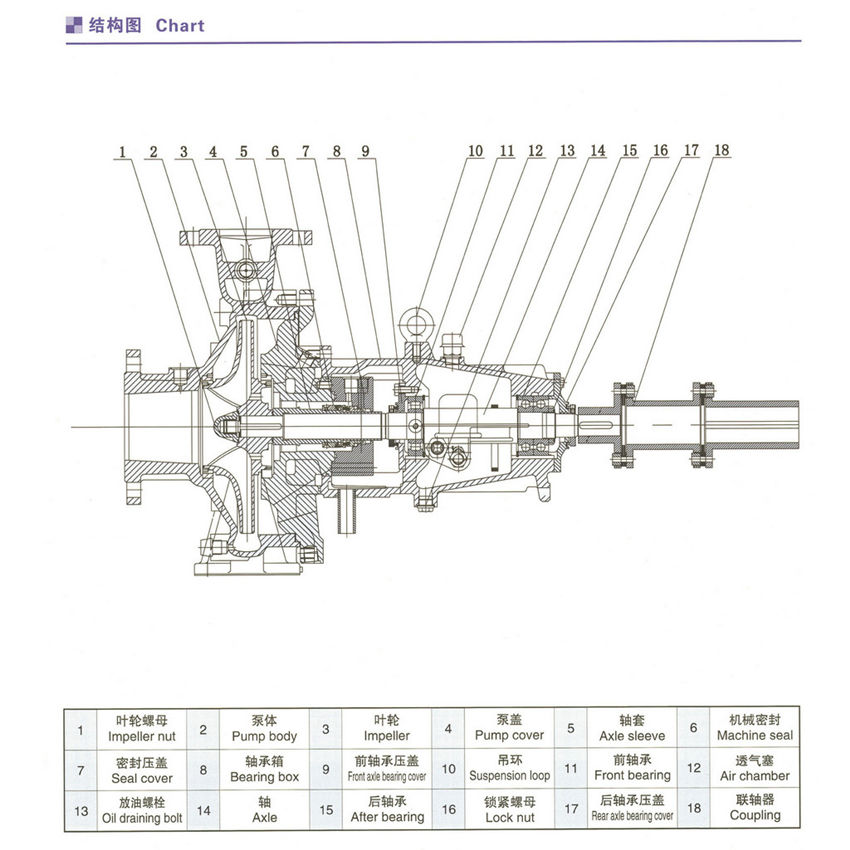

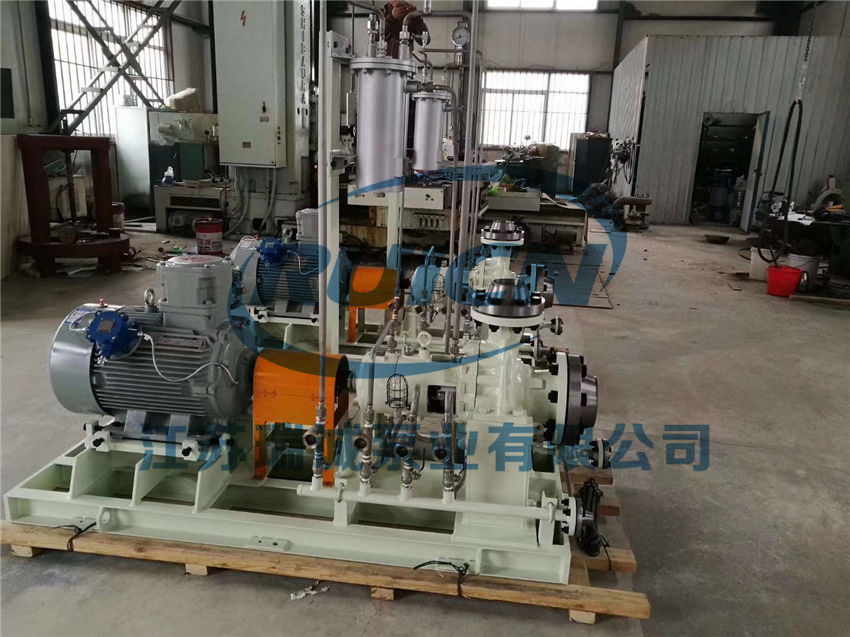

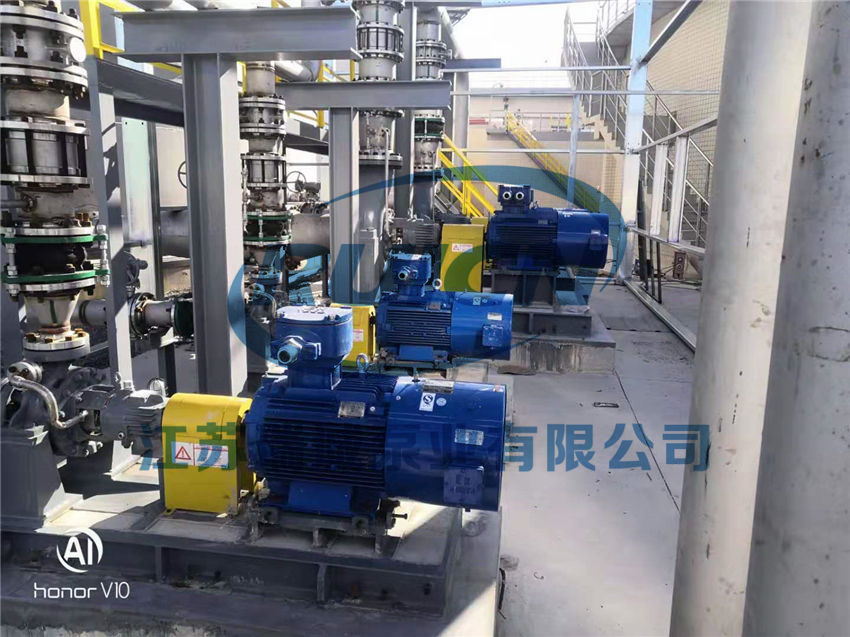

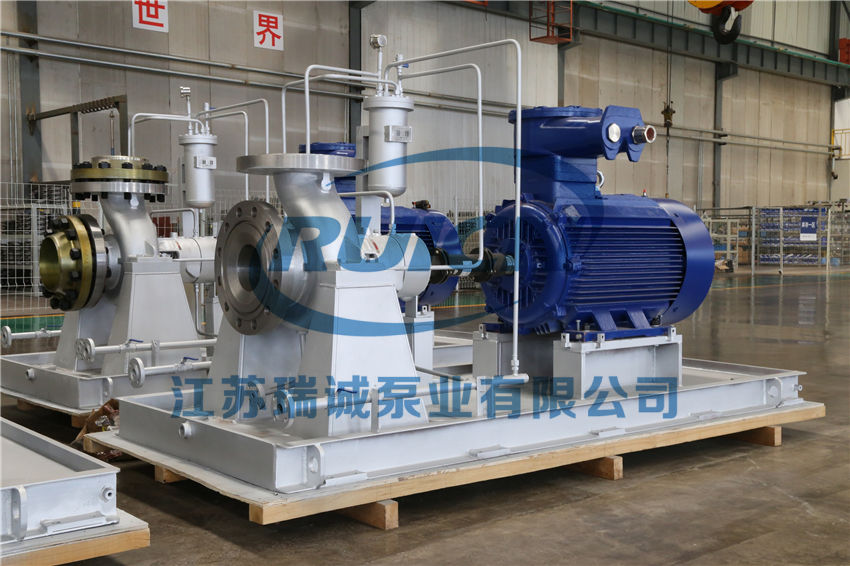

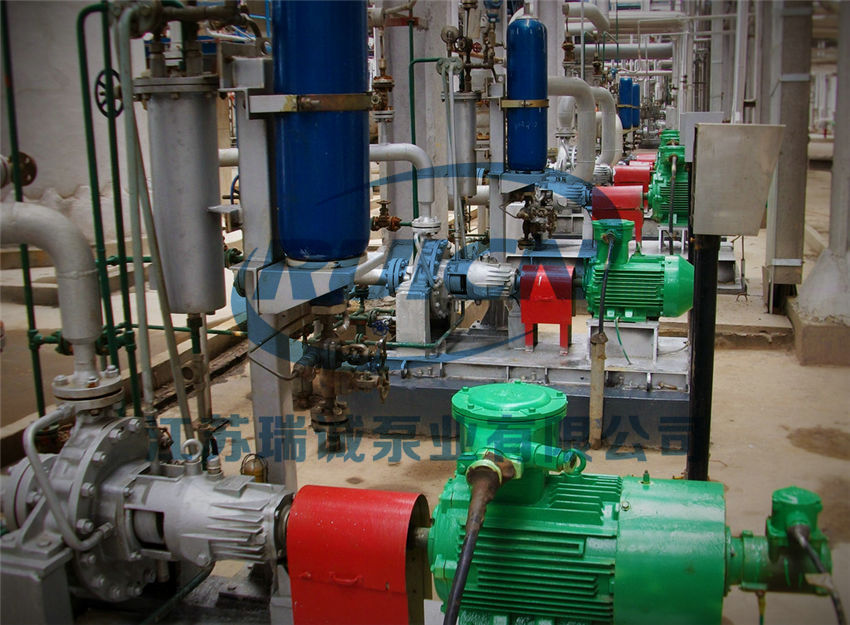

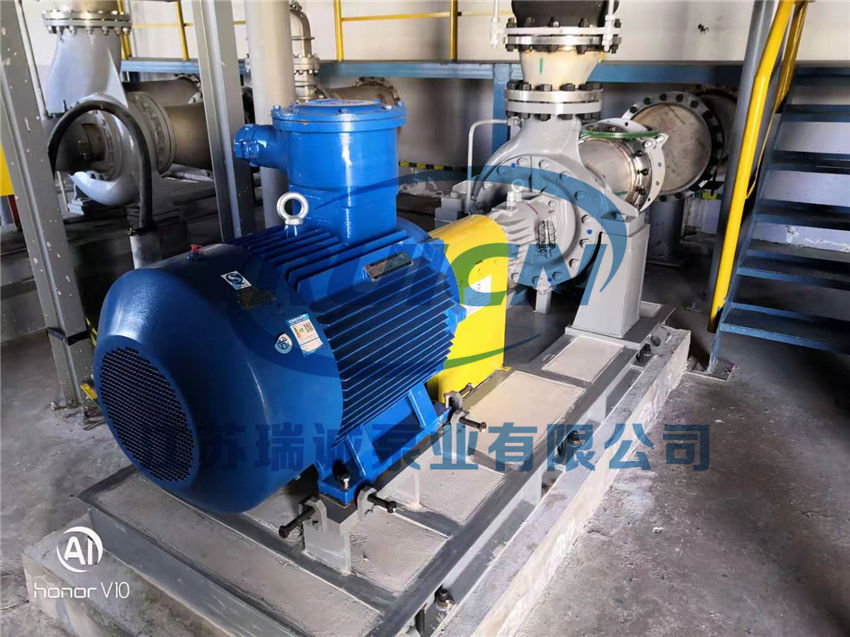

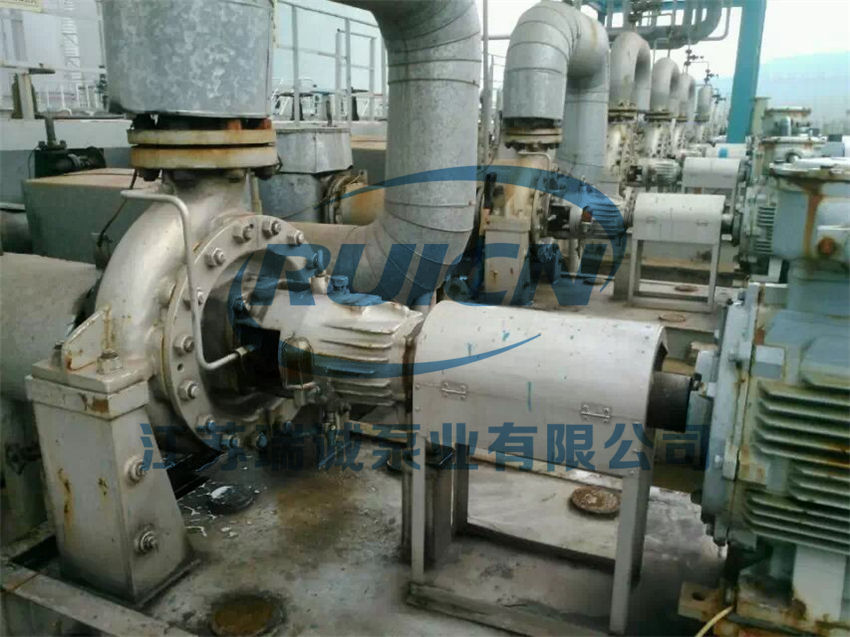

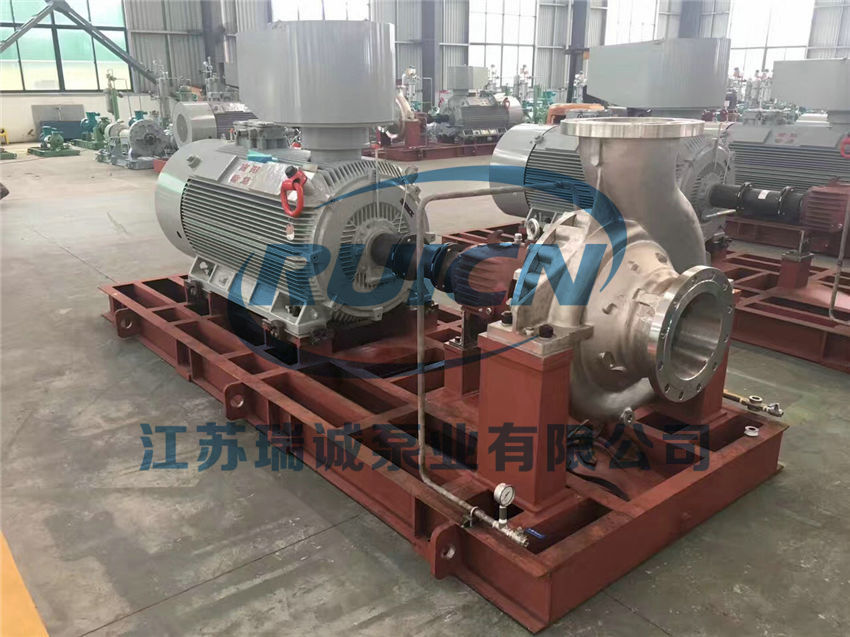

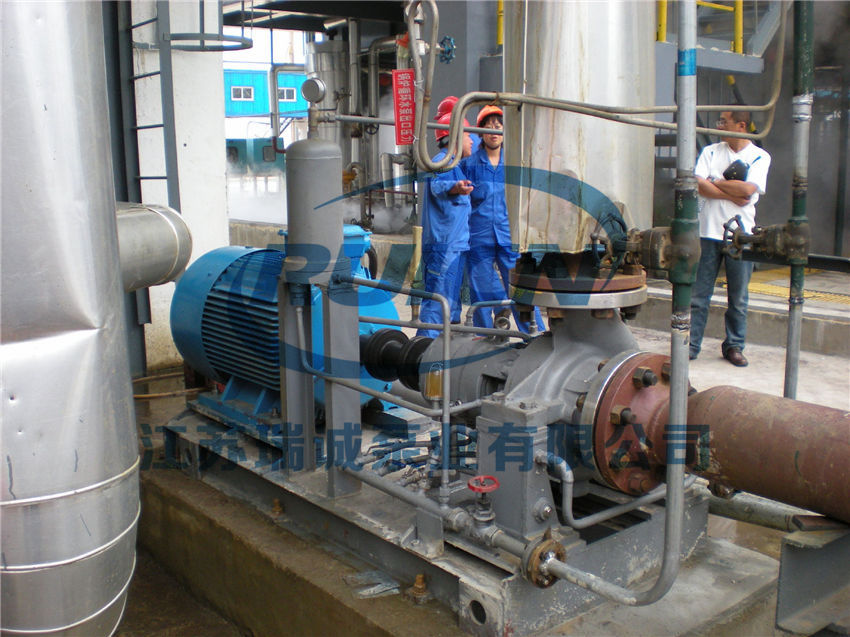

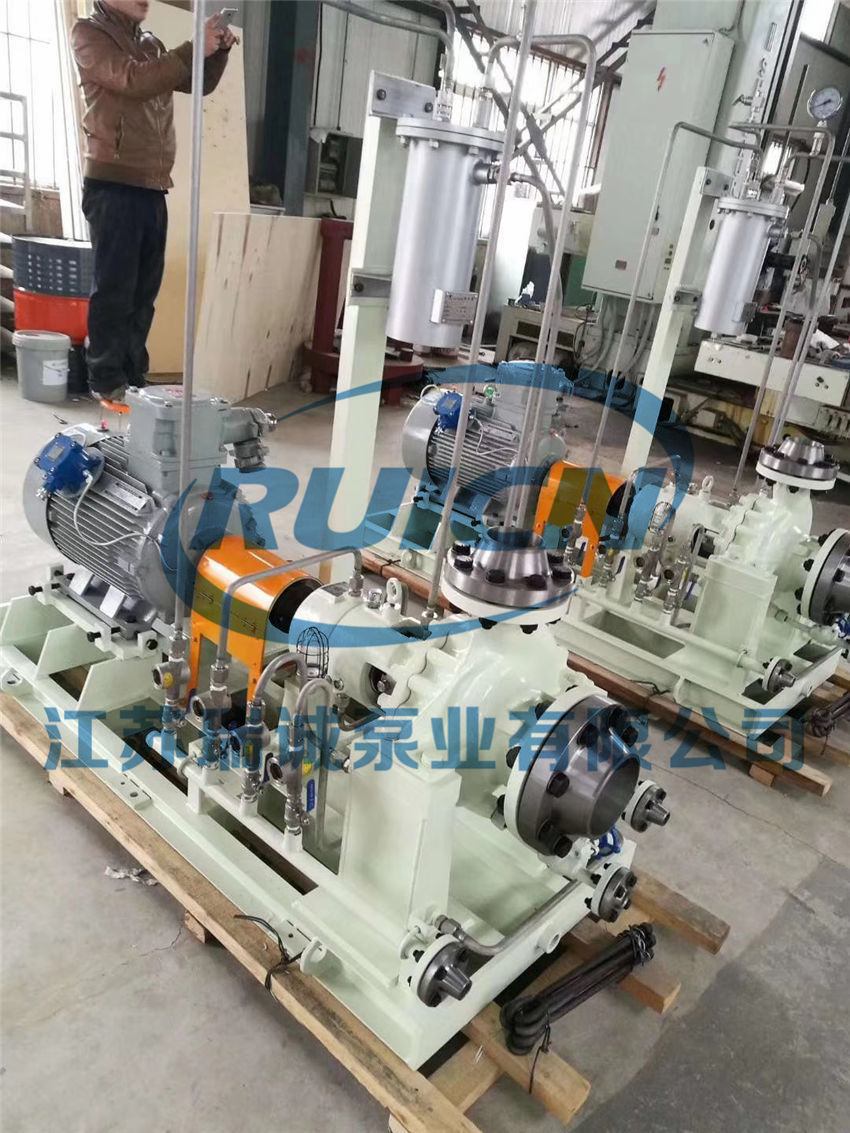

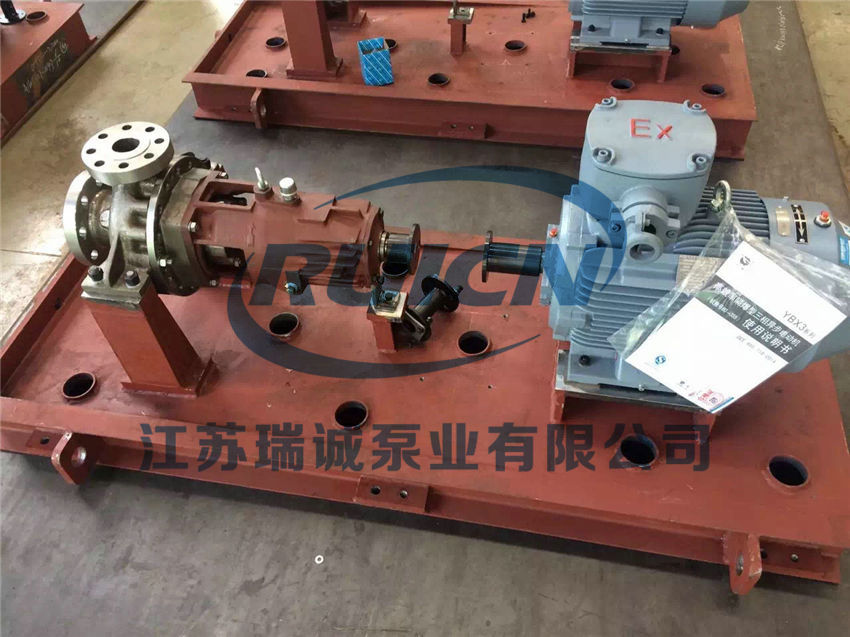

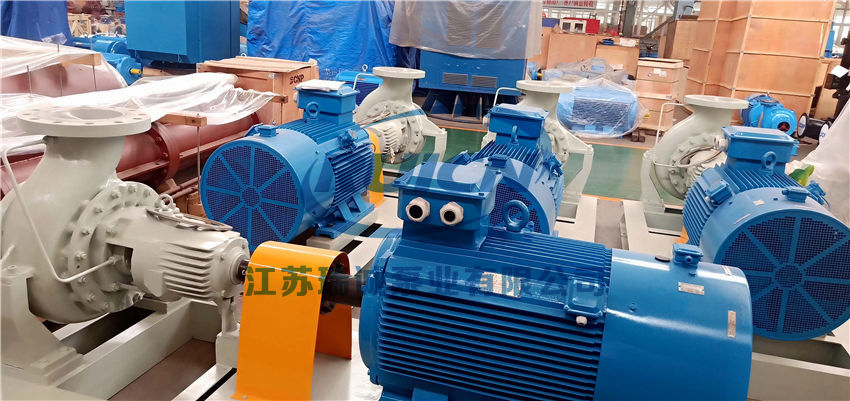

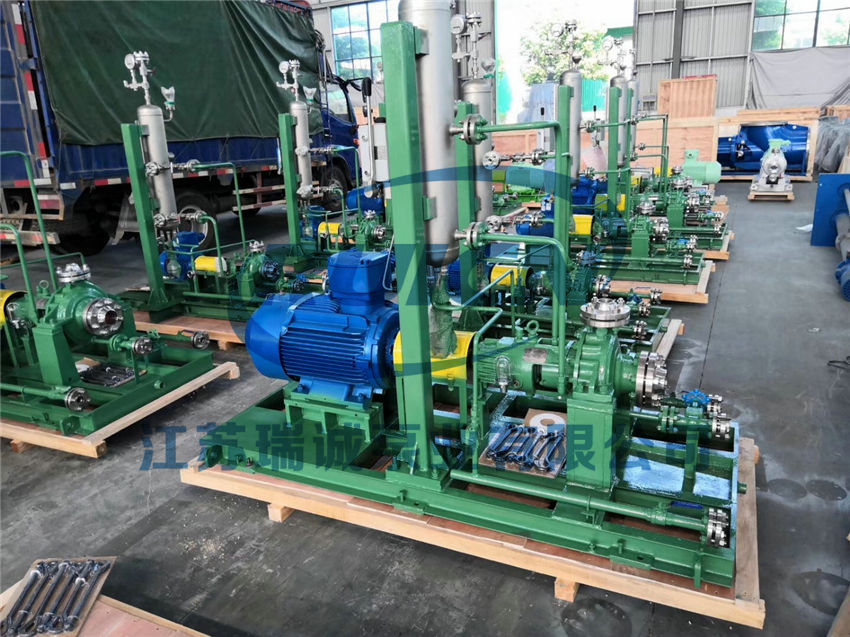

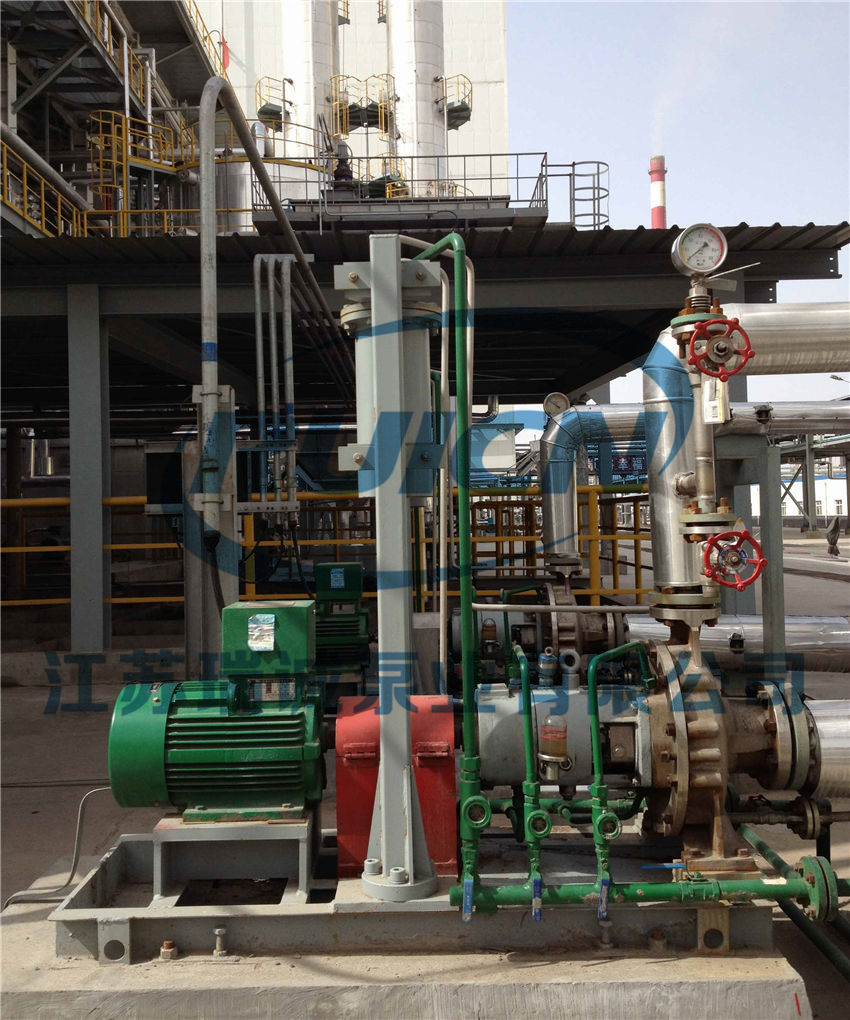

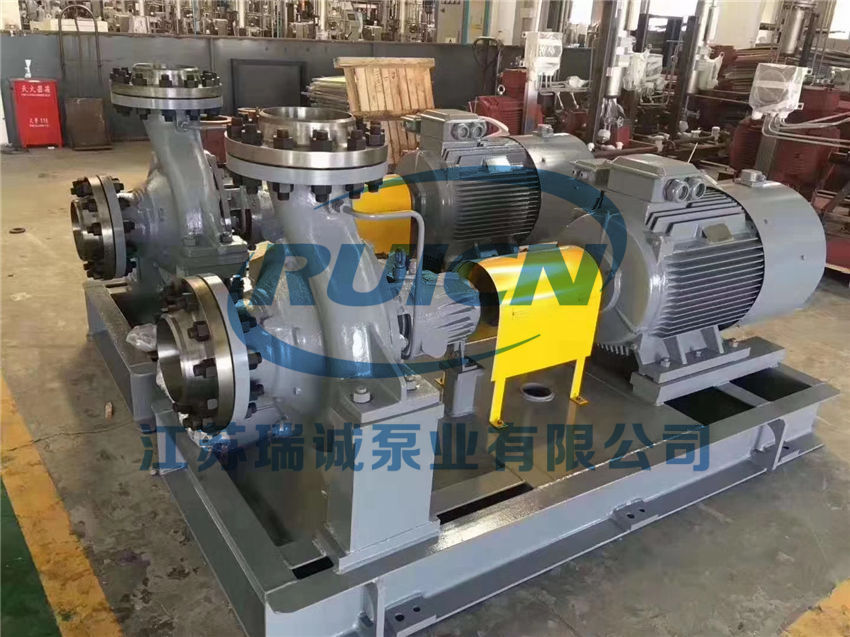

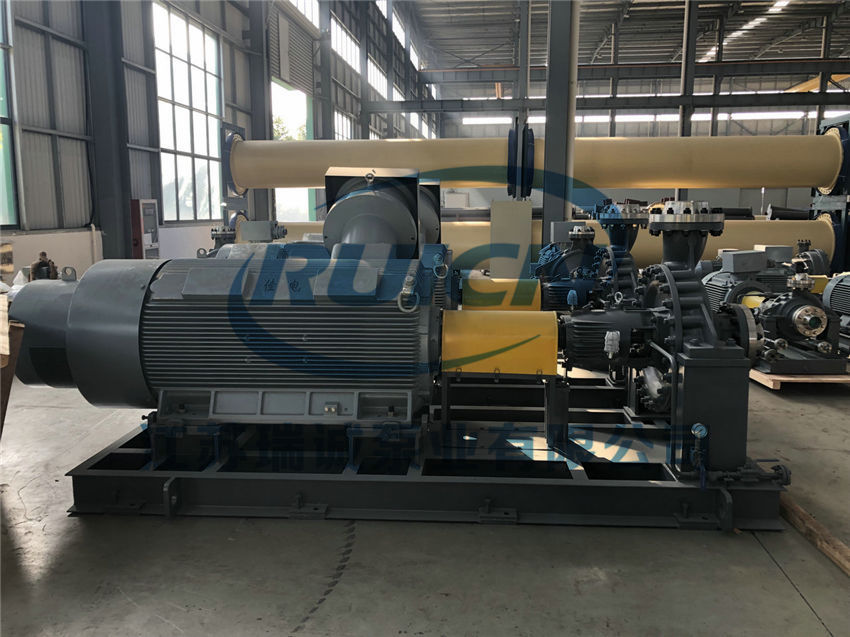

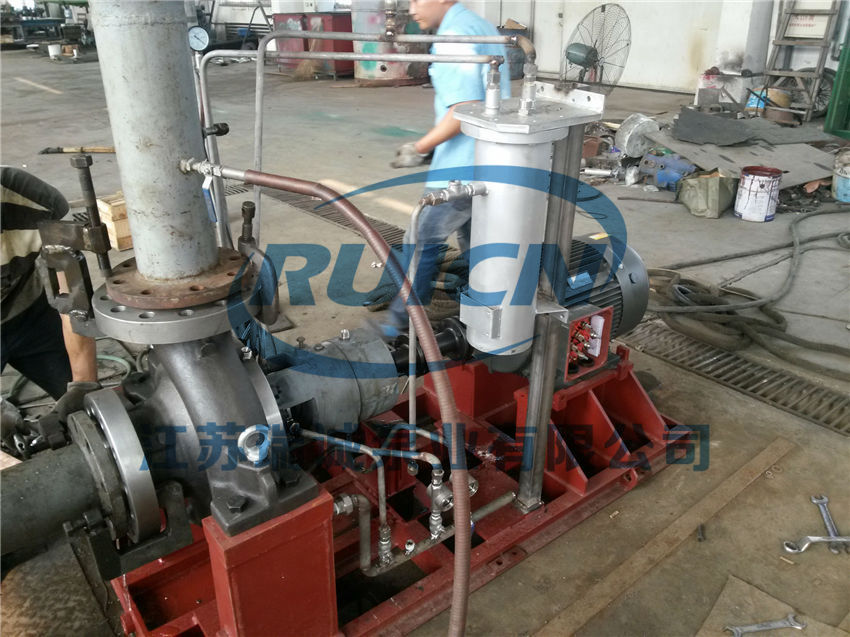

五、產品實拍及使用現場
