IHF型氟塑料離心泵實拍視頻:

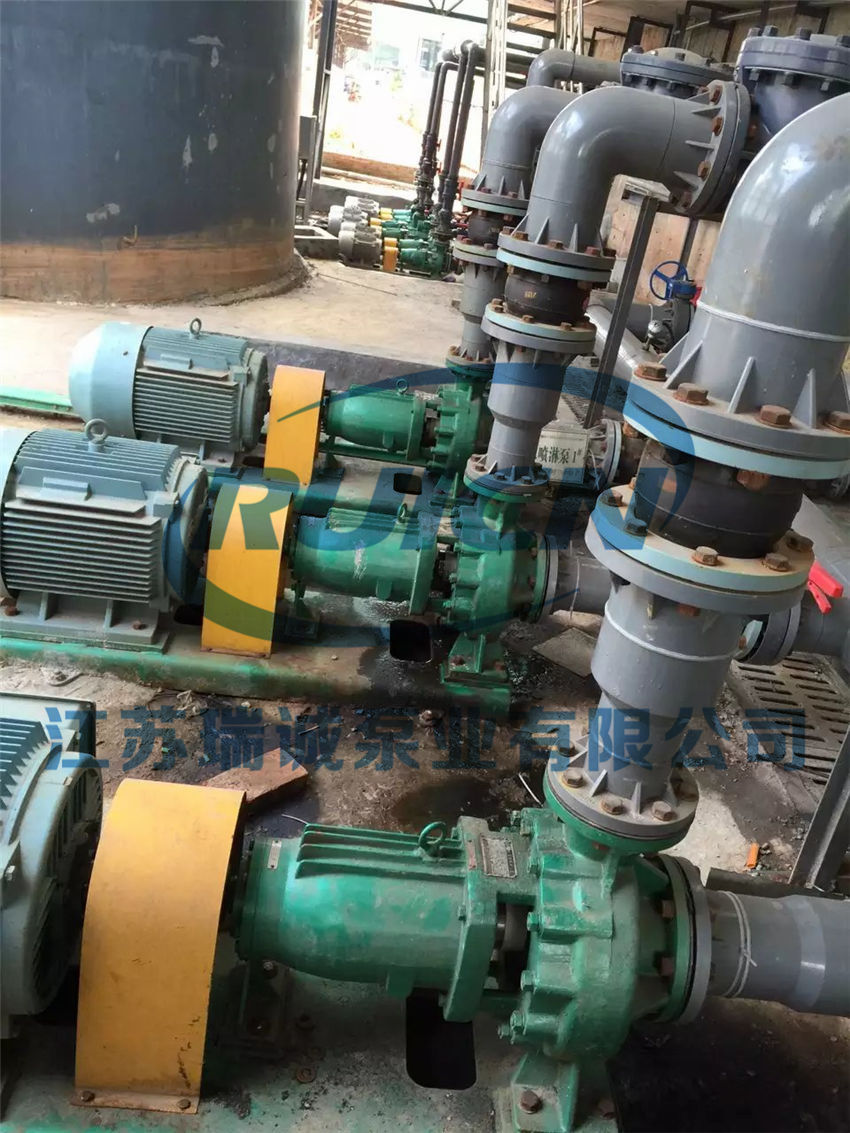

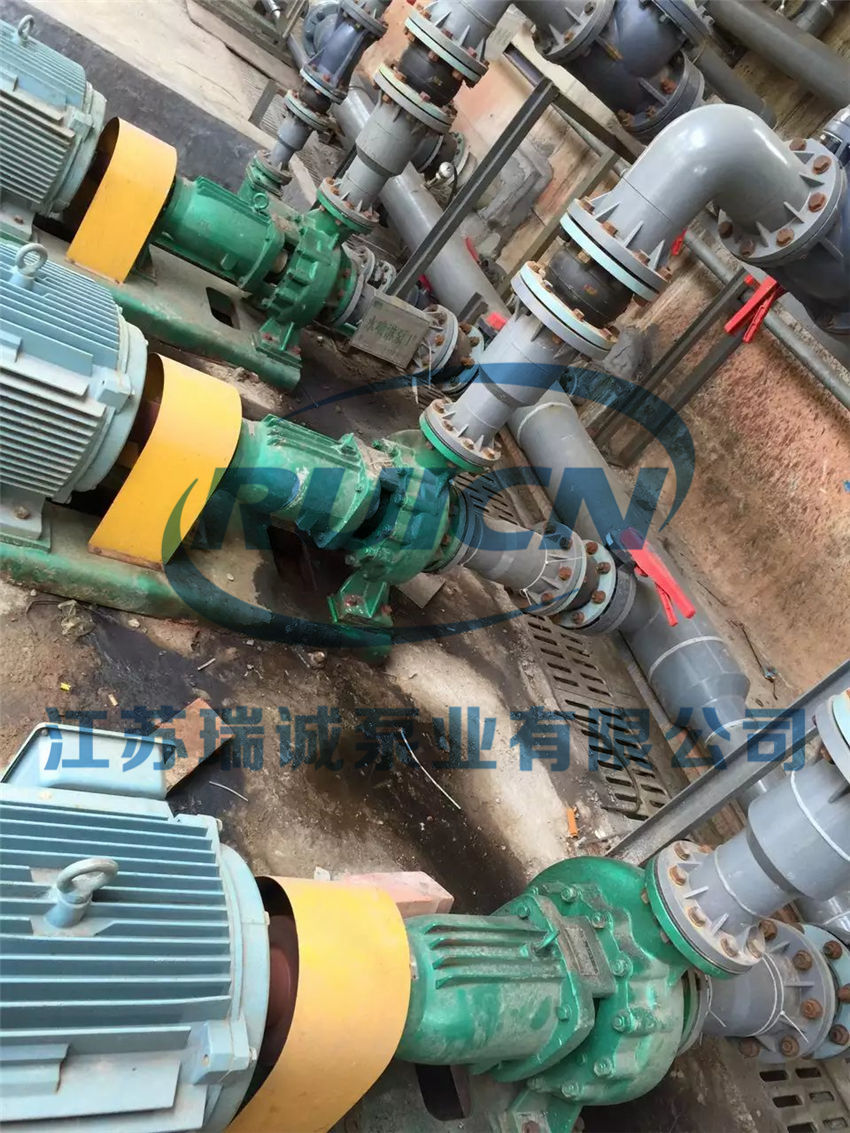

IHF型氟塑料離心泵使用現場實拍視頻:
一、概述
IHF氟塑料離心泵簡稱為“IHF離心泵”是單級、單吸、懸臂式離心泵,泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用四氟填充材料,進出口均采用鑄鋼體加固。可參照國際標準ISO2858標準研發設計。
IHF氟塑料離心泵具有很高的耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點,有WB2外裝波紋管式和IHF-N內裝雙端面專利機械密封兩種結構。
二、用途
IHF氟塑料離心泵廣泛通用于化工、制藥、石油、冶金、染料、冶煉、電力、電鍍、農藥、造紙、食品、紡織等行業酸洗工藝、制酸制堿、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜項目中的氯水輸送、廢水處理、電鍍、農藥領域。
IHF氟塑料離心泵在-85℃~200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質,是目前重要的耐腐蝕設備之一。

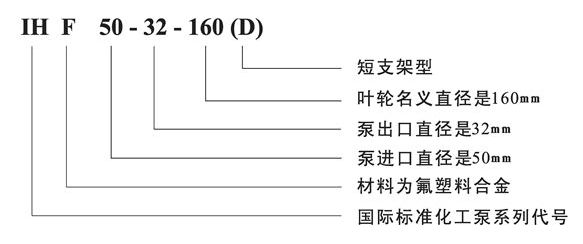

三、型號意義

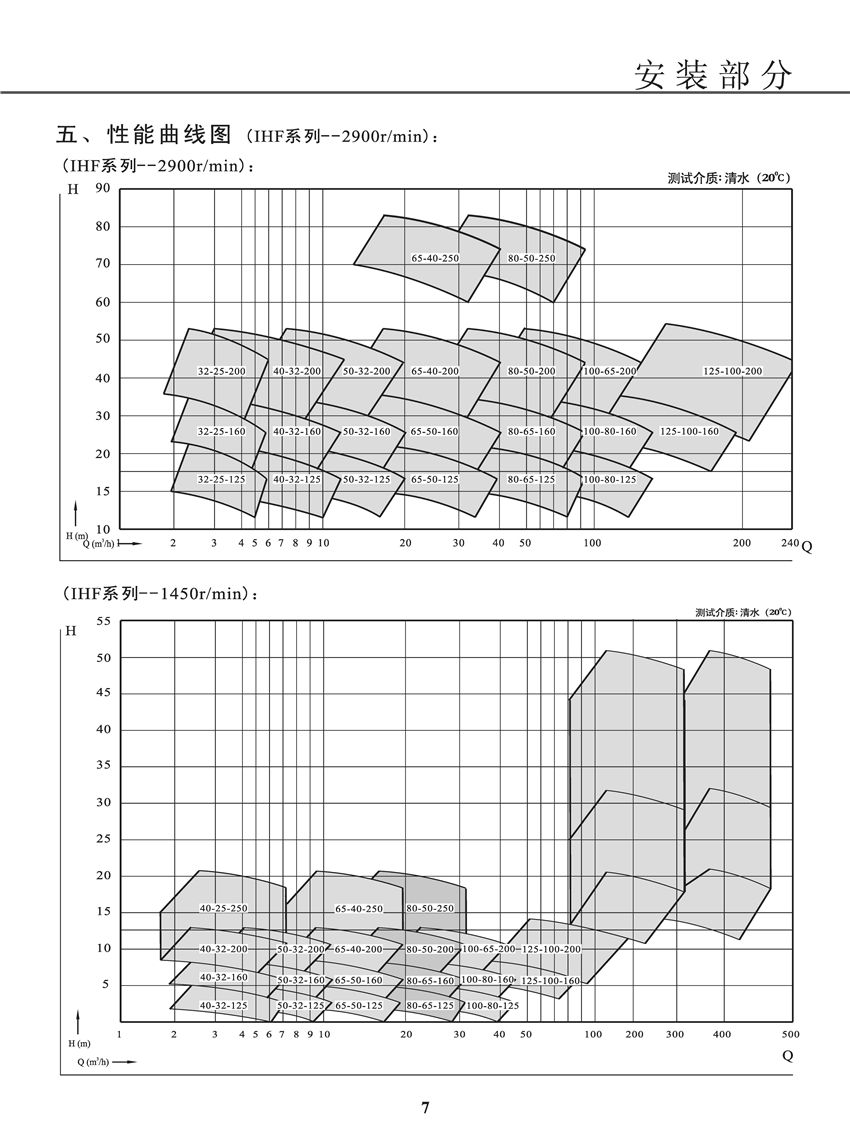

四、性能參數
序號 | 型號(Model) | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3 | |||||||
流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
(m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
1 | IHF32-25-125 | 3.6 | 20 | 26 | 32 | 20 | 3 | 1.5 | 85 |
2 | IHF 32-20-160 | 3.6 | 32 | 20 | 32 | 20 | 3 | 2.2 | 90 |
3 | IHF40-25-125 | 6.3 | 20 | 35 | φ40 | φ25 | 3 | 1.5 | 78 |
4 | IHF40-25-160 | 6.3 | 32 | 32 | φ40 | φ25 | 3 | 2.2 | 92 |
5 | IHF40-25-200 | 6.3 | 50 | 25 | φ40 | φ25 | 3 | 4 | 147 |
6 | IHF40-25-250 | 6.3 | 80 | 23 | φ40 | φ25 | 3 | 11 | 233 |
7 | IHF50-32-125 | 12.5 | 20 | 51 | φ50 | φ32 | 3 | 2.2 | 90 |
8 | IHF50-32-160 | 12.5 | 32 | 45 | φ50 | φ32 | 3 | 4 | 125 |
9 | IHF50-32-200 | 12.5 | 50 | 39 | φ50 | φ32 | 3 | 7.5 | 166 |
10 | IHF50-32-250 | 12.5 | 80 | 35 | φ50 | φ32 | 5 | 11 | 235 |
11 | IHF50-32-315 | 12.5 | 110 | 20 | φ50 | φ32 | 5 | 30 | 300 |
12 | IHF65-50-125 | 25 | 20 | 62 | φ65 | φ50 | 3.5 | 3 | 99 |
13 | IHF65-50-160 | 25 | 32 | 57 | φ65 | φ50 | 3.5 | 5.5 | 146 |
14 | IHF65-40-200 | 25 | 50 | 52 | φ65 | φ40 | 3.5 | 11 | 214 |
15 | IHF65-40-250 | 25 | 80 | 49 | φ65 | φ40 | 3.5 | 18.5 | 297 |
16 | IHF80-65-125 | 50 | 20 | 66 | φ80 | φ65 | 4 | 5.5 | 146 |
17 | IHF80-65-160 | 50 | 32 | 64 | φ80 | φ65 | 4 | 11 | 214 |
18 | IHF80-50-200 | 50 | 50 | 63 | φ80 | φ50 | 4 | 15 | 230 |
19 | IHF80-50-250 | 50 | 80 | 57 | φ80 | φ50 | 4.5 | 30 | 393 |
20 | IHF100-80-125 | 100 | 20 | 66 | φ100 | φ80 | 4.5 | 11 | 215 |
21 | IHF100-80-160 | 100 | 32 | 71 | φ100 | φ80 | 5 | 15 | 254 |
22 | IHF100-65-200 | 100 | 50 | 67 | φ100 | φ65 | 5 | 30 | 382 |
23 | IHF100-65-250 | 100 | 80 | 65 | φ100 | φ65 | 5 | 45 | 540 |
24 | IHF125-80-160 | 160 | 32 | 70 | φ125 | φ80 | 5 | 30 | 477 |
25 | IHF125-100-200 | 200 | 50 | 65 | φ125 | φ100 | 6 | 55 | 630 |
序號 | 型號(Model) | 轉速(Rev) =1450r/min 介質密度(Medium density)=1000kg/m3 | |||||||
流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
(m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
1 | IHF40-25-125 | 3.2 | 5 | 32 | φ40 | φ25 | 3 | 0.55 | 70 |
2 | IHF40-25-160 | 3.2 | 8 | 28 | φ40 | φ25 | 3 | 0.55 | 75 |
3 | IHF40-25-200 | 3.2 | 12.5 | 23 | φ40 | φ25 | 3 | 0.55 | 80 |
4 | IHF40-25-250 | 3.2 | 20 | 20 | φ40 | φ25 | 2 | 1.5 | 85 |
5 | IHF50-32-125 | 6.3 | 5 | 45 | φ50 | φ32 | 3 | 0.55 | 73 |
6 | IHF50-32-160 | 6.3 | 8 | 40 | φ50 | φ32 | 3 | 0.55 | 91 |
7 | IHF50-32-200 | 6.3 | 12.5 | 33 | φ50 | φ32 | 3 | 1.1 | 105 |
8 | IHF50-32-250 | 6.3 | 20 | 30 | φ50 | φ32 | 5 | 1.5 | 128 |
9 | IHF65-50-125 | 12.5 | 5 | 55 | φ65 | φ50 | 3.5 | 0.55 | 80 |
10 | IHF65-50-160 | 12.5 | 8 | 51 | φ65 | φ50 | 3.5 | 1.1 | 92 |
11 | IHF65-40-200 | 12.5 | 12.5 | 46 | φ65 | φ40 | 3.5 | 1.5 | 110 |
12 | IHF65-40-250 | 12.5 | 20 | 43 | φ65 | φ40 | 3.5 | 3 | 140 |
13 | IHF80-65-125 | 25 | 5 | 64 | φ80 | φ65 | 4 | 1.1 | 110 |
14 | IHF80-65-160 | 25 | 8 | 62 | φ80 | φ65 | 4 | 1.5 | 110 |
15 | IHF80-50-200 | 25 | 12.5 | 57 | φ80 | φ50 | 4 | 2.2 | 120 |
16 | IHF80-50-250 | 25 | 20 | 53 | φ80 | φ50 | 4.5 | 4 | 140 |
17 | IHF100-80-125 | 50 | 5 | 64 | φ100 | φ80 | 4.5 | 1.5 | 130 |
18 | IHF100-80-160 | 50 | 8 | 68 | φ100 | φ80 | 5 | 2.2 | 140 |
19 | IHF100-65-200 | 50 | 12.5 | 64 | φ100 | φ65 | 5 | 4 | 320 |
20 | IHF100-65-250 | 50 | 20 | 62 | φ100 | φ65 | 5 | 7.5 | 350 |
21 | IHF125-80-160 | 80 | 8 | 69 | φ125 | φ80 | 5 | 4 | 300 |
22 | IHF125-100-200 | 100 | 12.5 | 64 | φ125 | φ100 | 6 | 7.5 | 375 |
23 | IHF125-100-250 | 100 | 20 | 63 | φ125 | φ100 | 6 | 15 | 386 |
24 | IHF125-100-315 | 100 | 32 | 60 | φ125 | φ100 | 3 | 18.5 | 480 |
25 | IHF150-125-250 | 200 | 20 | 67 | φ150 | φ125 | 7 | 22 | 500 |
26 | IHF150-125-315 | 200 | 32 | 65 | φ150 | φ125 | 7 | 45 | 660 |
27 | IHF150-125-400 | 200 | 50 | 61 | φ150 | φ125 | 7 | 75 | 860 |
28 | IHF200-150-250 | 400 | 20 | 69 | φ200 | φ150 | 7.5 | 45 | 680 |
29 | IHF200-150-315 | 400 | 32 | 68 | φ200 | φ150 | 7.5 | 75 | 940 |
30 | IHF200-150-400 | 400 | 50 | 63 | φ200 | φ150 | 7.5 | 110 | 1160 |
31 | IHF300-250-400 | 1150 | 40 | 70 | φ300 | φ250 | 8 | 200 | 2300 |

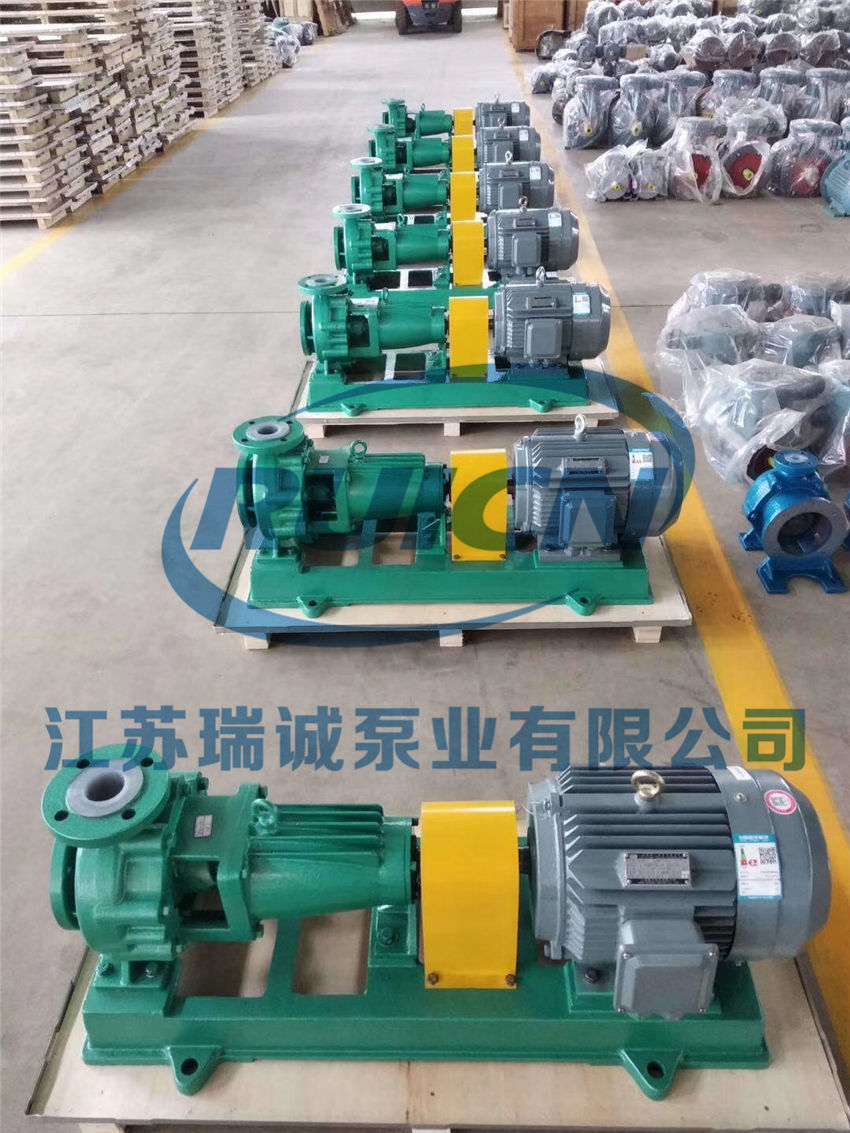

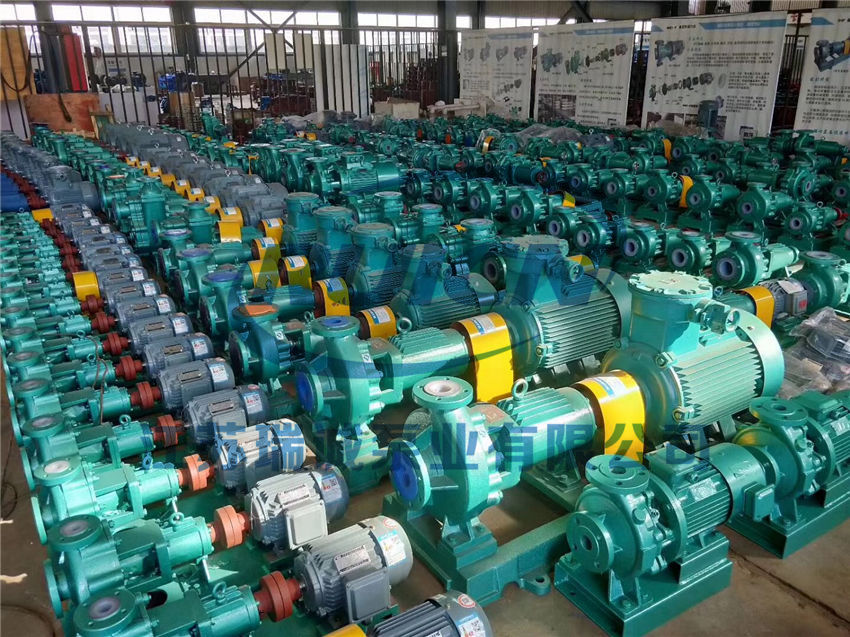

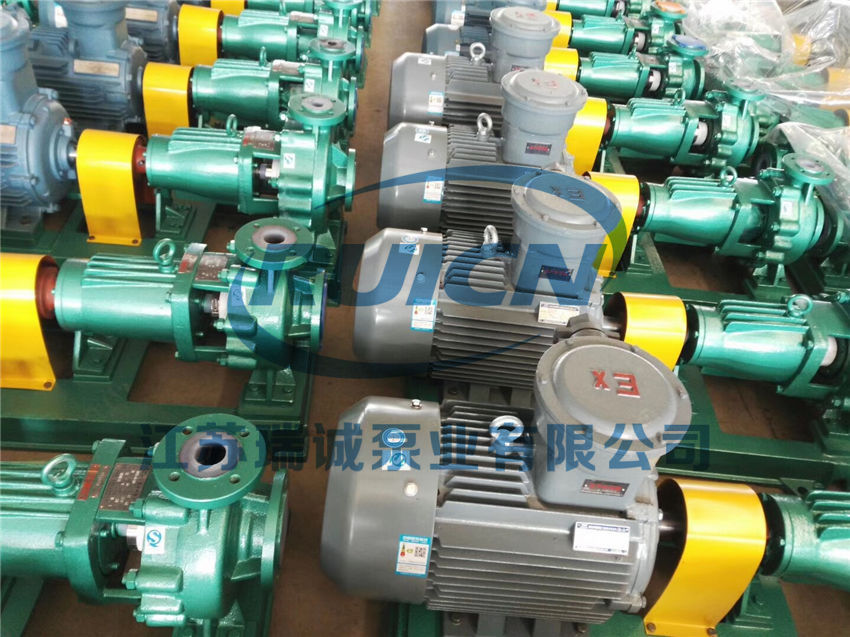

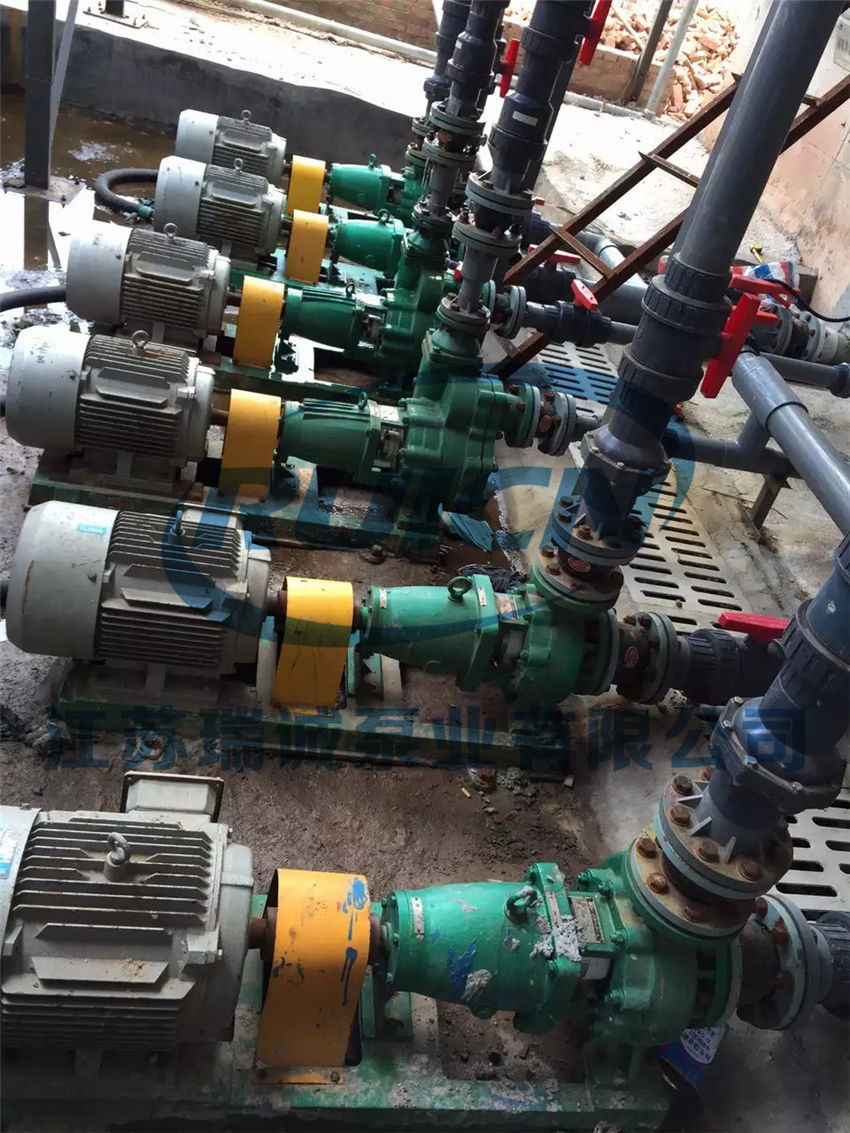

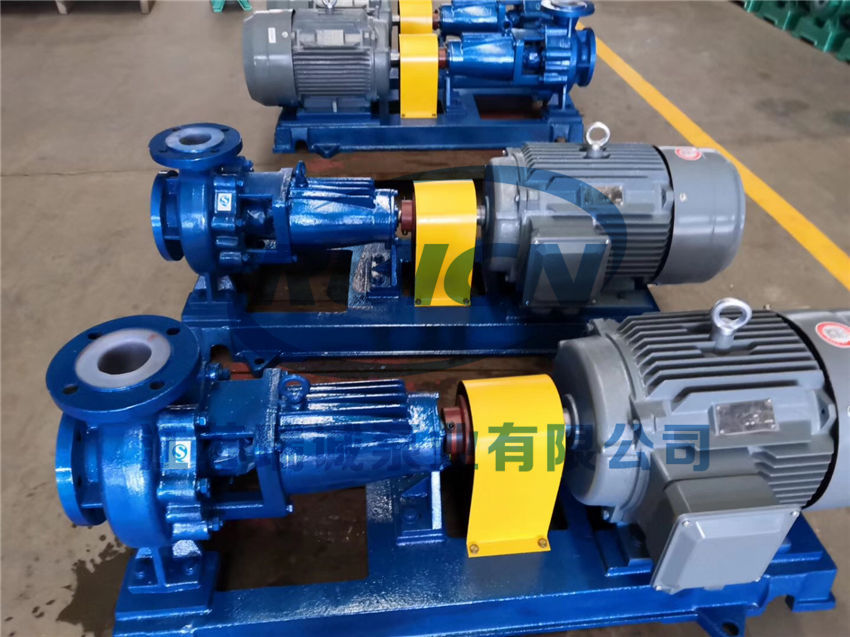

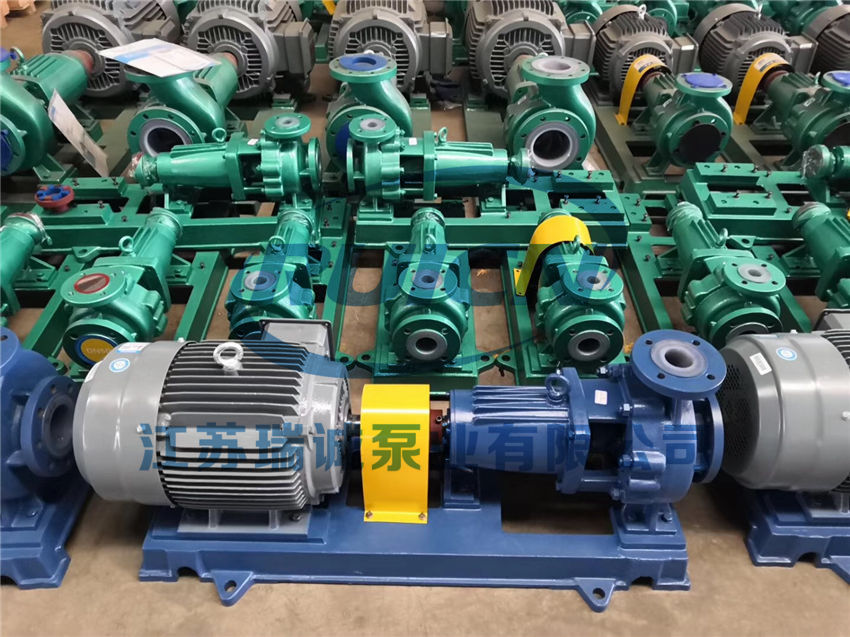

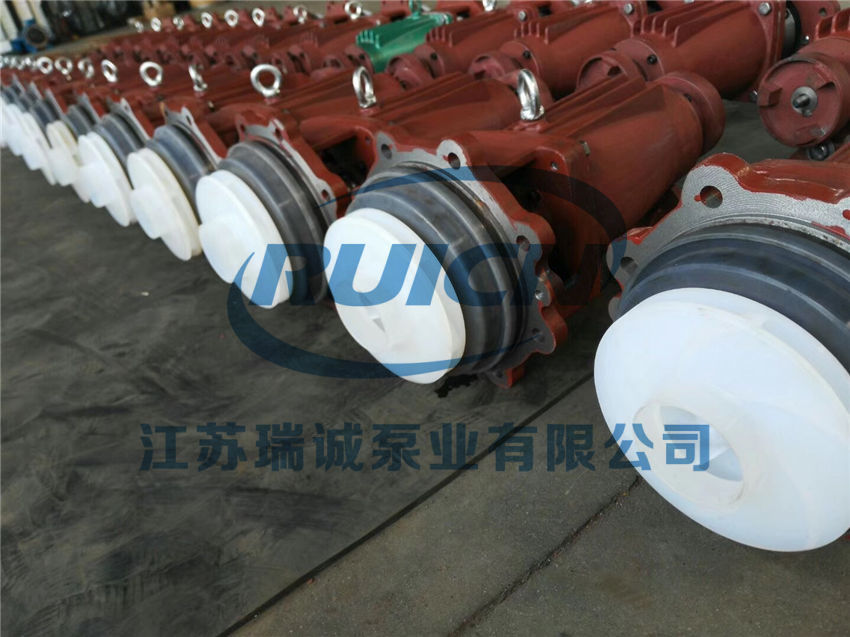

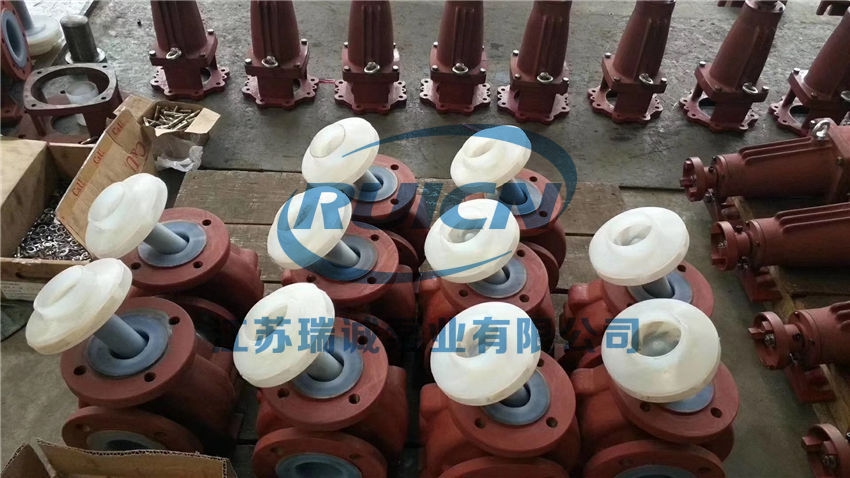

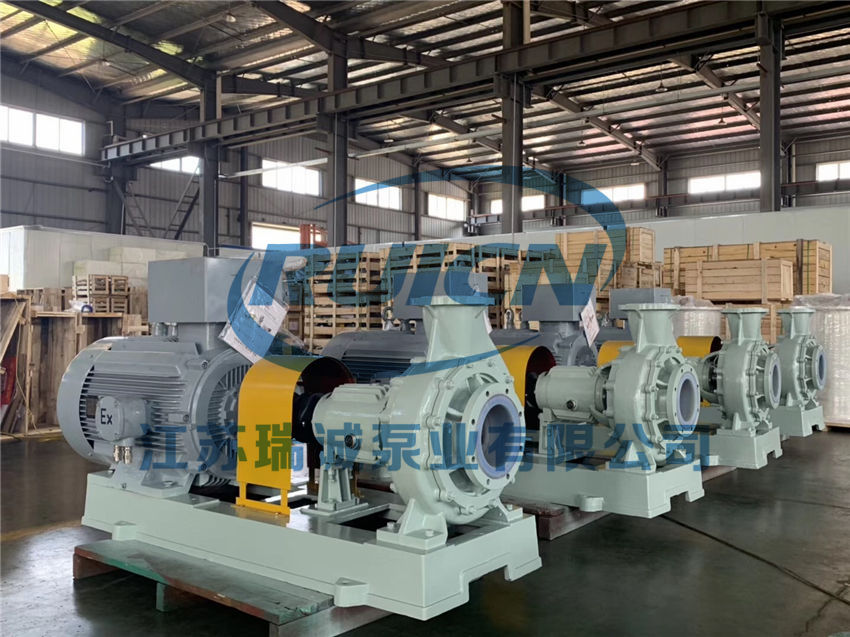

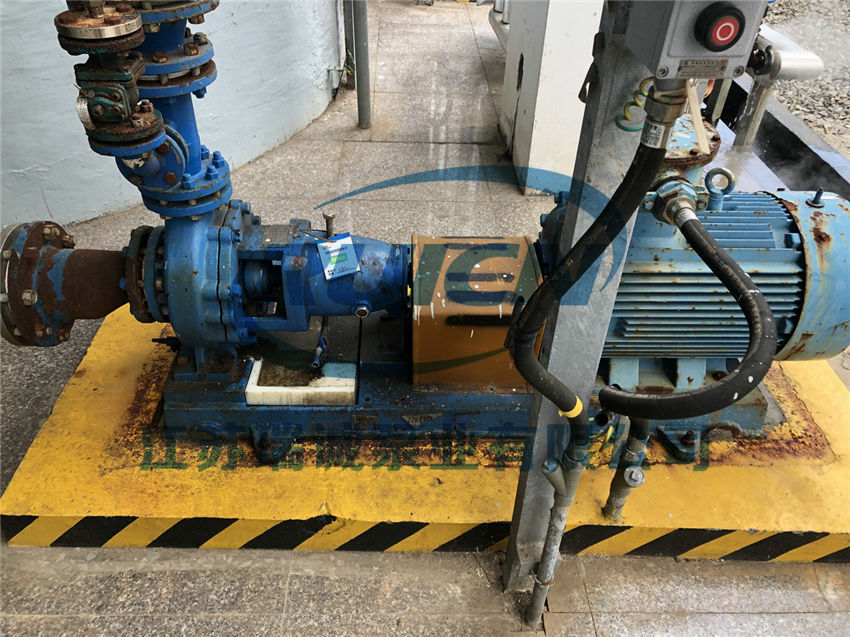

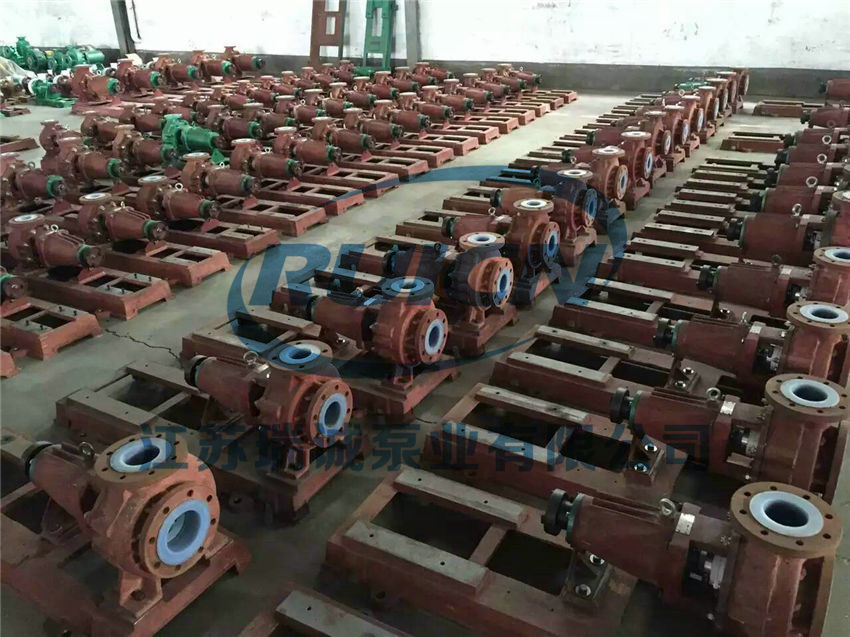

五、產品實拍及使用現場
