FY型不銹鋼耐腐蝕液下泵出廠檢測實拍視頻:
一、概述
FY(HY)系列長軸立式液下泵是我公司結合國內外同類產品研制生產的一種單級單吸長軸液下式離心泵。該泵適用于輸送溫度為0~105℃,不含固體顆粒、磨料的腐蝕性介質。
如輸送介質含有少量固體顆粒,可選用我公司生產的LJYA系列懸臂式液下泵或采用半開式葉輪。
泵的性能范圍:流量為1.6~400m3/h,揚程為5~80m。
根據所輸送介質的不同、FY(HY)系列立式液下泵接觸液體部分的材質可選用304、304L、316、316L鑄鋼、鑄鐵等材料制造。
二、型號說明
50FY(HY)-25A
50——泵吸入口直徑
FY——不銹鋼立式液下泵代號
HY——鑄鐵立式液下泵代號
25——標準轉速下葉輪未切割時額定揚程
A——葉輪切割順序
三、技術參數
額定轉速 n=2900r/min | 額定轉速 n=1450r/min | |||||
流量 | 揚程 | 電機功率 | 流量 | 揚程 | 電機功率 (KW) | |
25FY(HY)-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
25FY(HY)-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
25FY(HY)-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
25FY(HY)-80 | 3.2 | 80 | 11 | 1.6 | 20 | 2.2 |
40FY(HY)-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
40FY(HY)-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
40FY(HY)-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
40FY(HY)-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
40FY(HY)-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
50FY(HY)-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
50FY(HY)-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
50FY(HY)-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
50FY(HY)-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
65FY(HY)-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
65FY(HY)-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
65FY(HY)-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
65FY(HY)-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
80FY(HY)-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
80FY(HY)-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
80FY(HY)-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
80FY(HY)-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
80FY(HY)-80 | 50 | 80 | 30 | 25 | 20 | 4 |
100FY(HY)-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
100FY(HY)-37 | 100 | 37 | 15 | 50 | 9 | 3 |
100FY(HY)-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
100FY(HY)-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
125FY(HY)-12 | 100 | 50 | 45 | 100 | 12 | 7.5 |
125FY(HY)-20 | 200 | 80 | 75 | 100 | 20 | 15 |
125FY(HY)-32 | 100 | 32 | 18.5 | |||
125FY(HY)-50 | 100 | 50 | 30 | |||
150FY(HY)-20 | 200 | 20 | 30 | |||
150FY(HY)-32 | 200 | 32 | 45 | |||
150FY(HY)-50 | 200 | 50 | 55 | |||
200FY(HY)-20 | 400 | 20 | 45 | |||
200FY(HY)-32 | 400 | 32 | 75 | |||
200FY(HY)-50 | 400 | 50 | 90 |

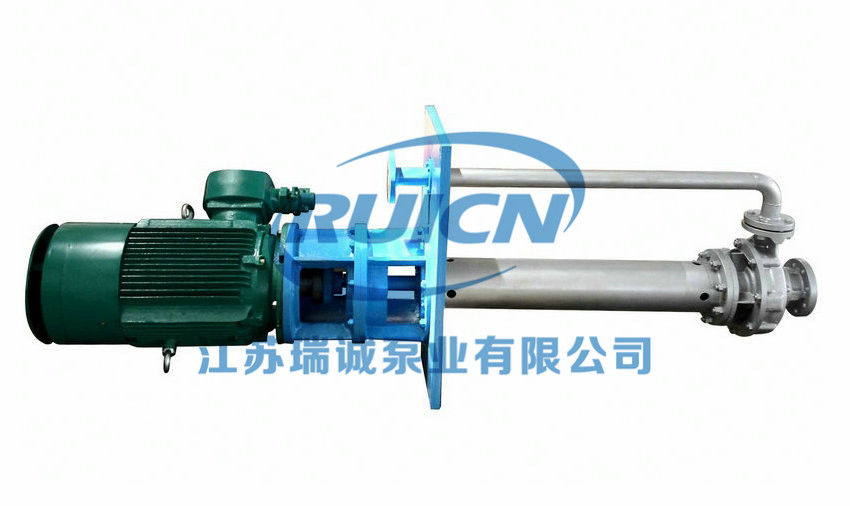

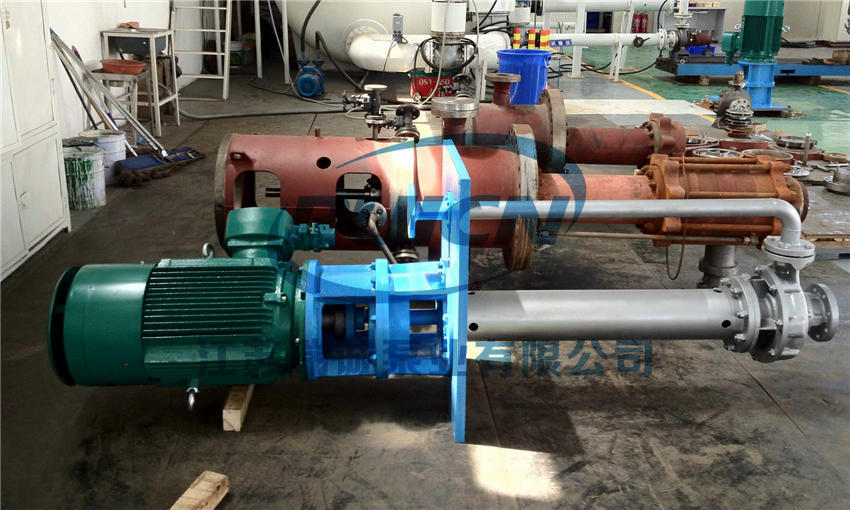

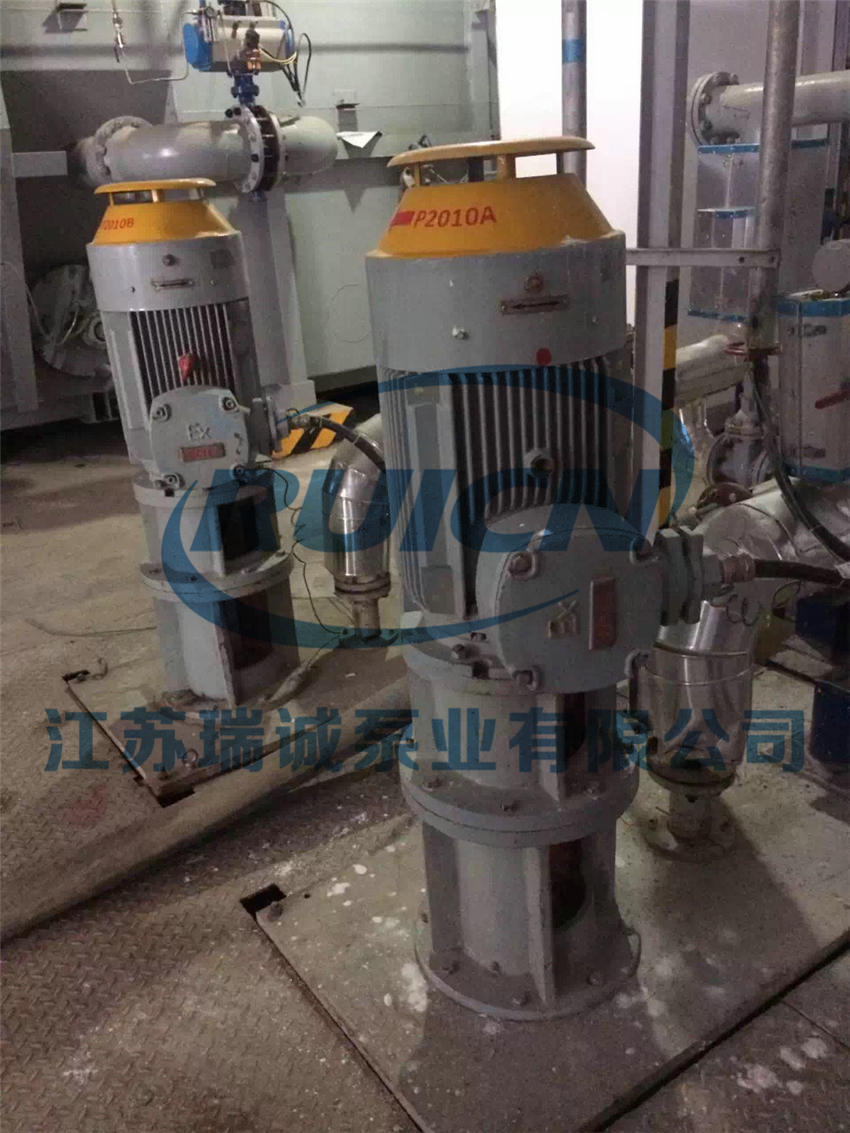

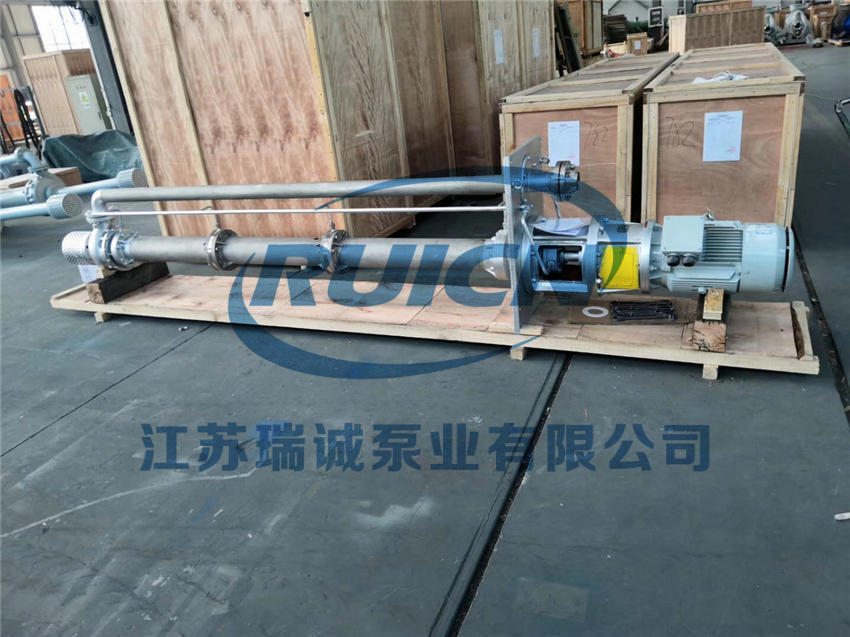

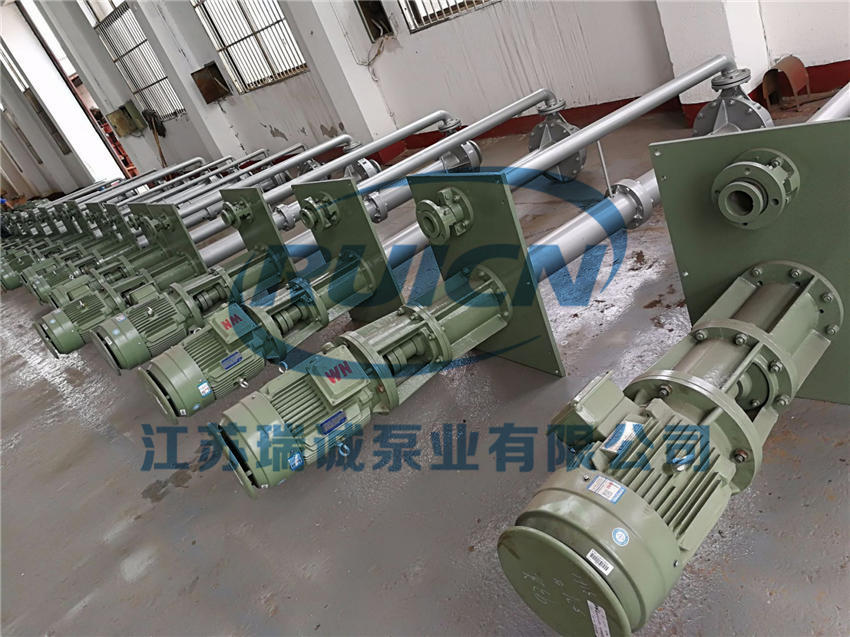

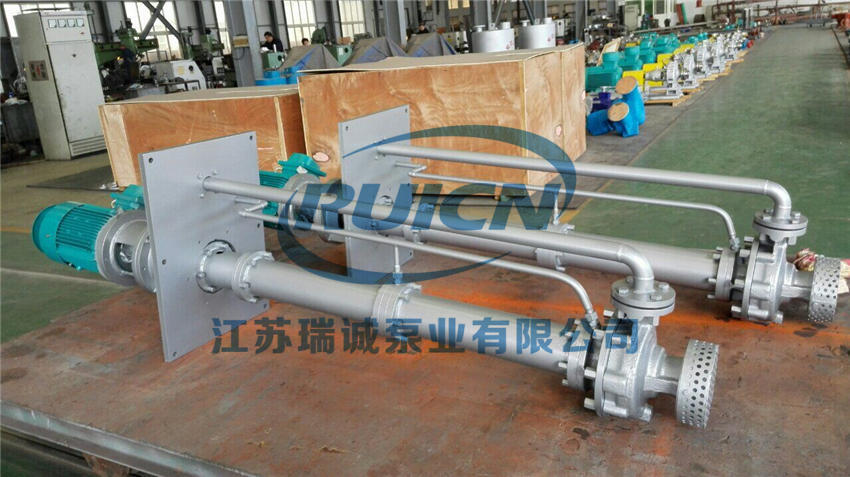

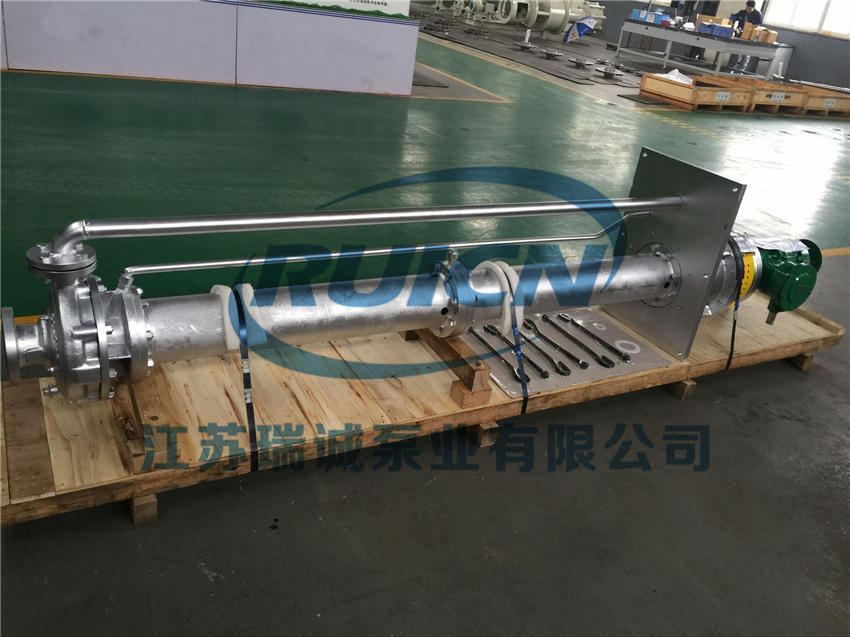

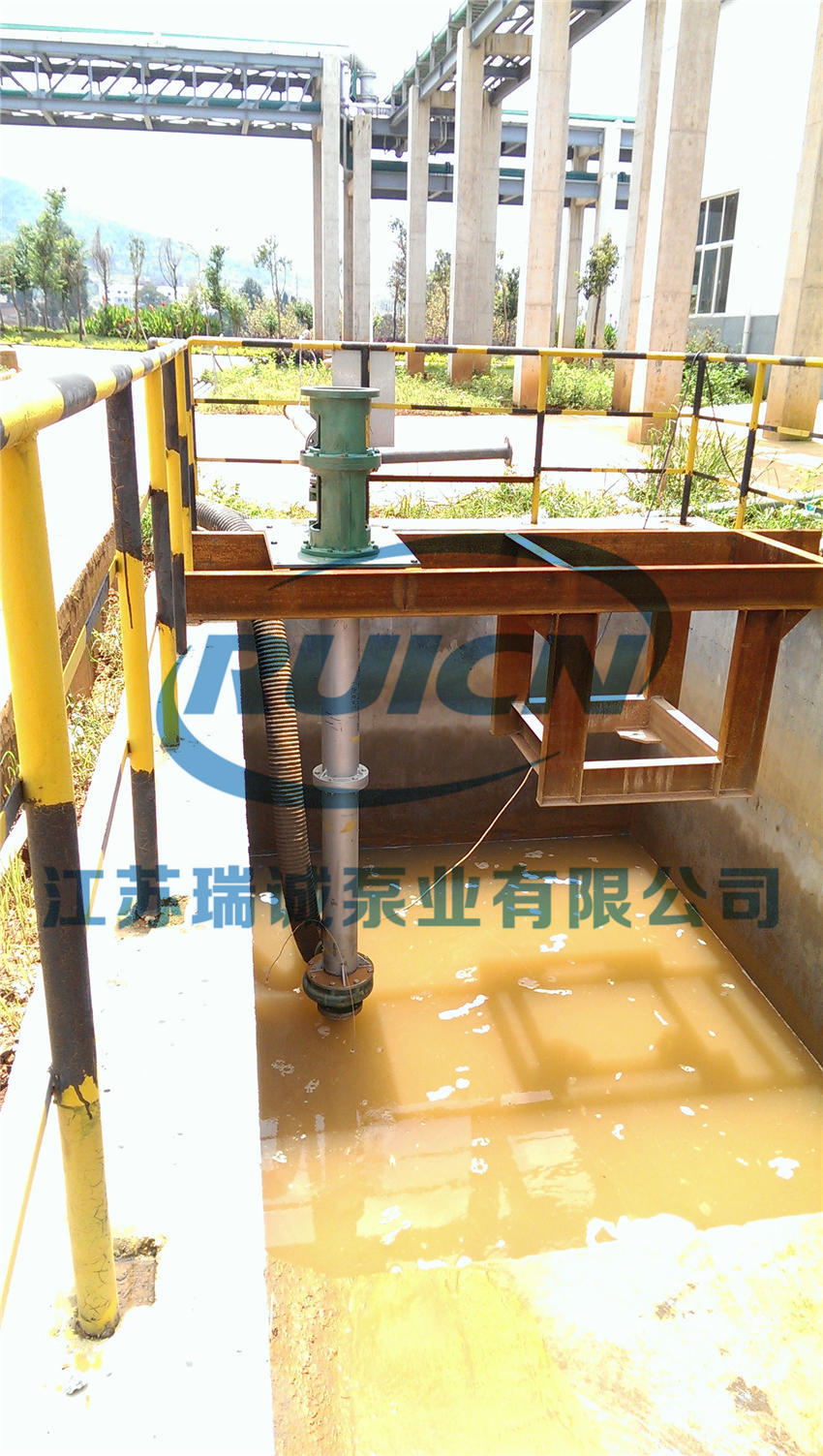

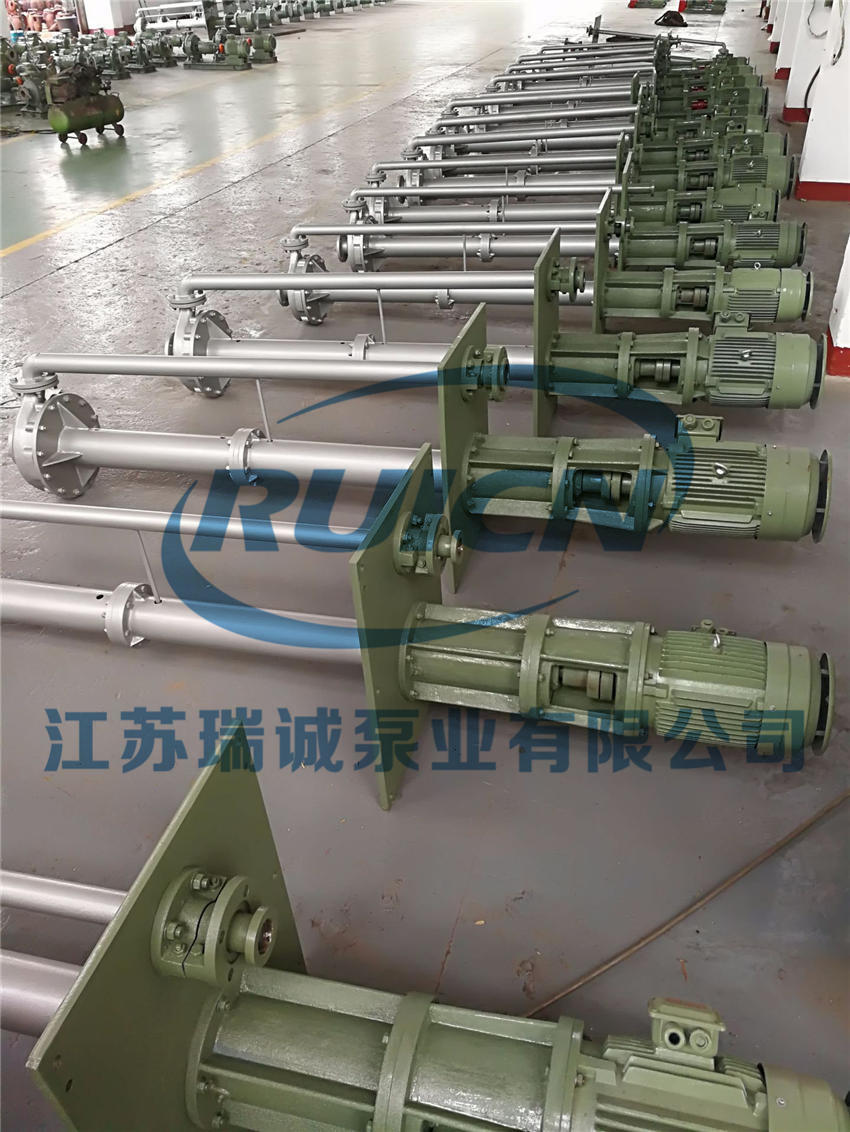

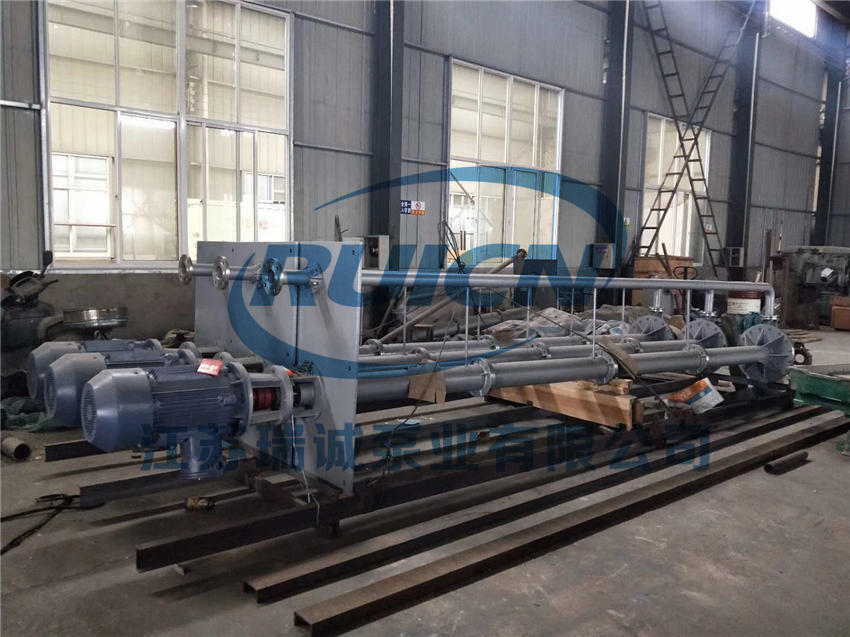

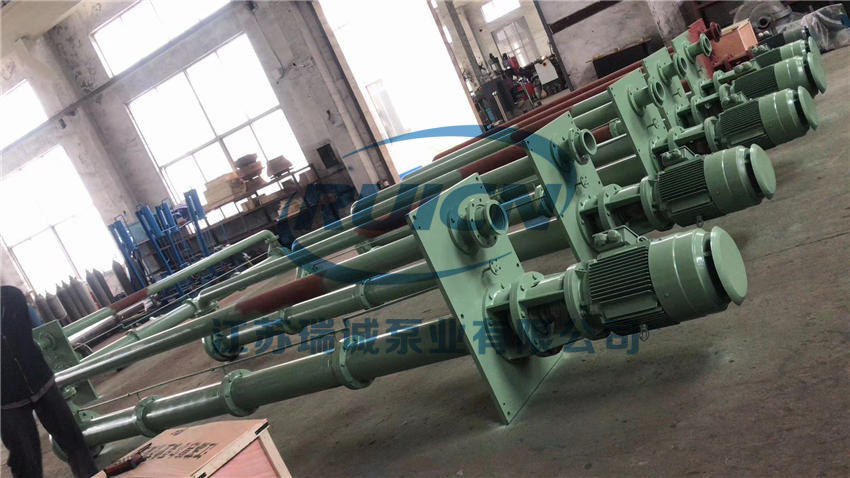

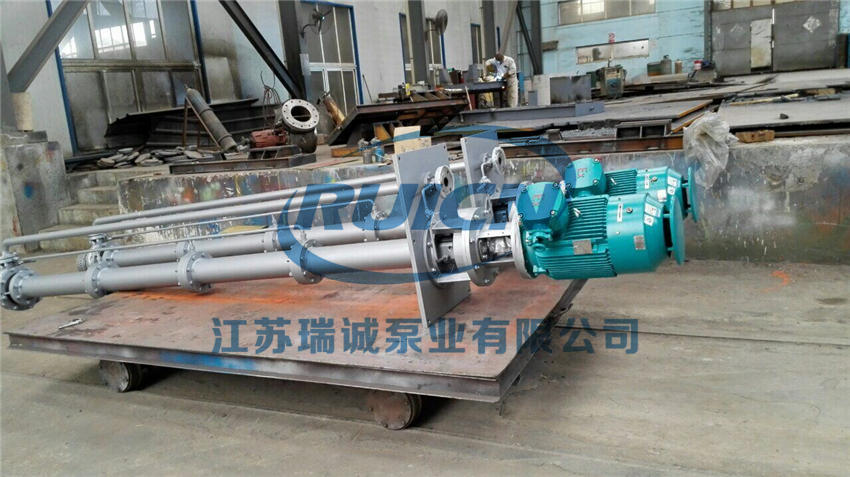

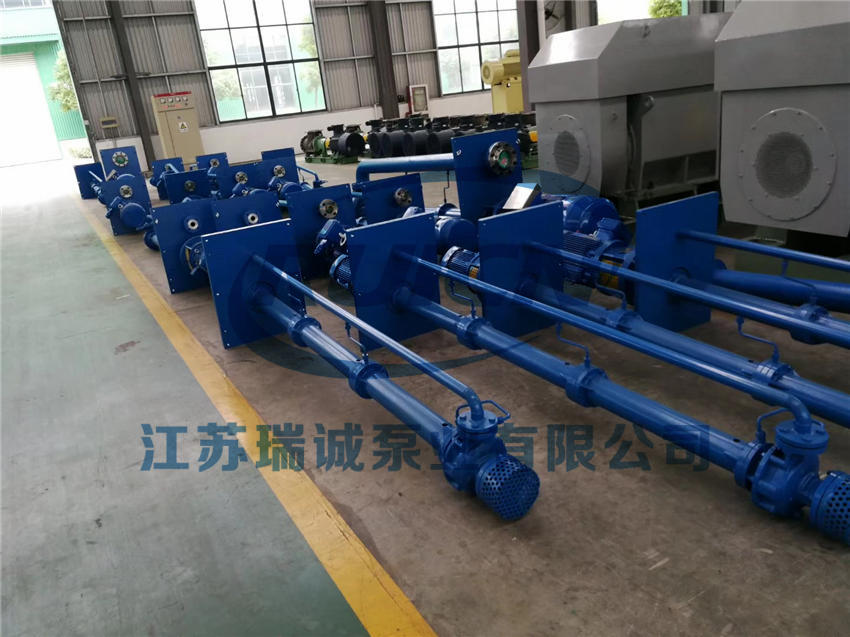

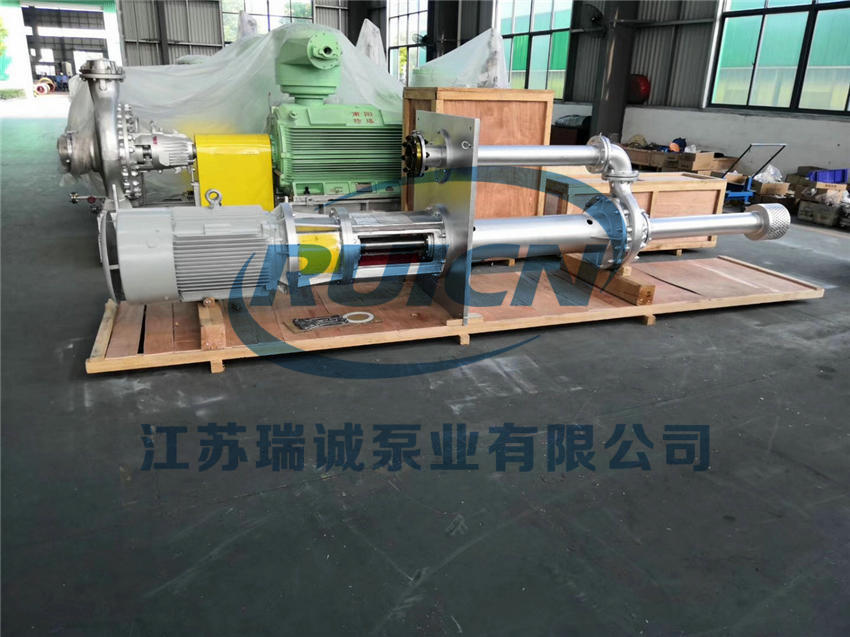

四、產品實拍及使用現場
