FJX型蒸發循環泵(彎管式)

時間:2020-09-09   訪問量:3804

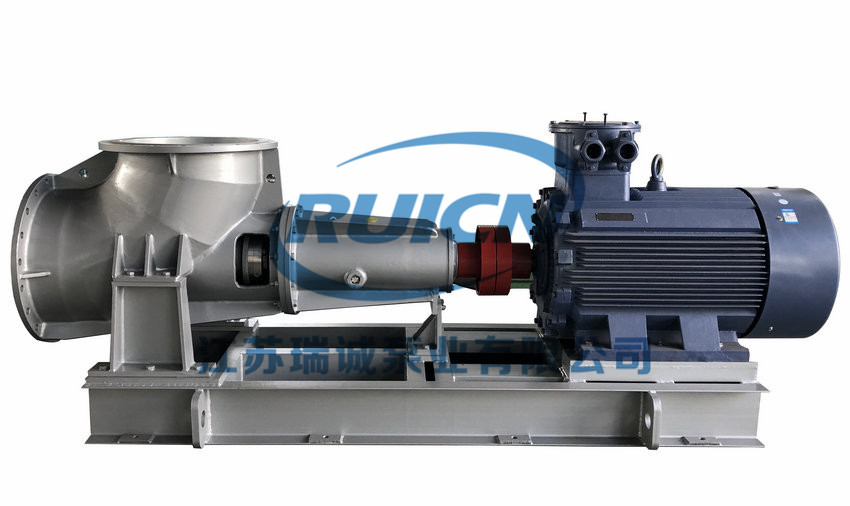

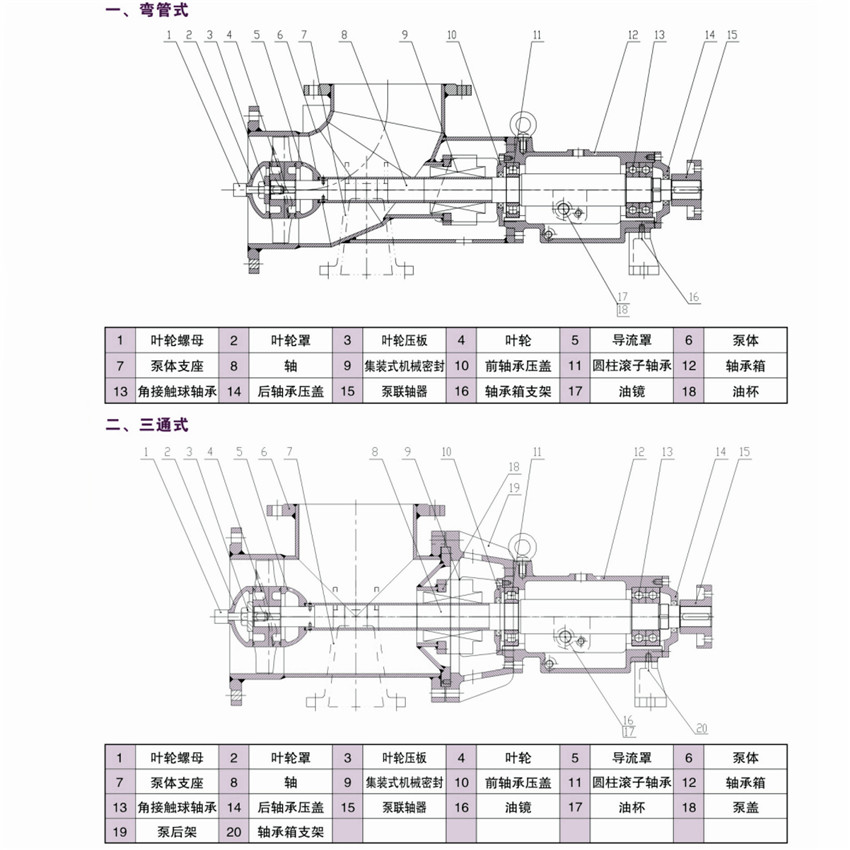

FJX型蒸發循環泵(彎管式)

FJX型強制循環泵實拍視頻:

三通式FJX型強制循環泵實拍視頻:

一、概述

  FJX蒸發循環泵為大流量、低揚程軸流泵。FJX蒸發循環泵采用國際通用標準制造,高效節能,維修方便,適用于: 隔膜法燒堿、磷酸、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻,為提高設備生產能力,增加換熱器的傳熱系數作強制循環用。安裝位置:地面基礎(可根據用戶需要配置彈性支座)直接懸掛於蒸發器上。泵形式:立式、臥式。傳動方式:直聯傳動、皮帶傳動、液力偶合、萬向節傳動。密封結構:組合式機械密封、填料密封。泵體制造方式:鑄造、焊接。

二、性能范圍

  流量:300-23000m3/h,揚程:2-12M,工作壓力:0.1-0.7MPa,工作溫度:-20℃-480℃

三、產品特點

  本公司引進和消化吸收了國內外同類產品的優點,對產品結構做了很大的調整,確保泵的運行可靠性、經濟性、安全性。

  主要表現在:

  1、轉速低,一般轉速在980r/min以內,符合結晶工藝要求運行平穩。

  2、水力性能優異,效率>70%高效區寬,抗汽蝕性能好。

  3、考慮泵介質流動方向為垂直向下進,水平方向出。水流作用力對泵軸的巨大影響,在泵體內增設了泵軸外套保護裝置。使介質的俯沖作用力轉移到泵體上,從而保證了泵的運行穩定,大大減輕了介質對機械密封作用力的影響,延長了機械密封使用壽命。該結構的改進在國內同類產品中邁出了較大的一步。另外泵體采用整體式鑄造剛性好,中間支承結構聯結穩定。

  4、 軸承箱部位為方型長跨距重型結構,穩定性好,承載能力強,運行可靠,與國內同類產品相比安裝方便精確(原國內軸承箱為分體式)。前后兩端分別采用徑向短圓柱軸承和重型成對軸承。其軸承均采用NSK(SKF)或國內優質軸承。

  5、 封軸采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合,外接冷卻沖洗水,改善軸封工作條件,機封壽命長。軸套外圓加大,與國內同類產品相比壁厚加厚變形小。


四、性能參數


型號

流量Q
(m3/h)

揚程H
(m)

功率(KW)

效率(%)

轉速
(r/min)

軸功率

電機功率

FJX-250

300

2.5

3.4

7.5

60

980

FJX-300

520

3

6.8

11

62

980

FJX-350

1350

4

29.6

37

65

980

FJX-450

2200

4

46.8

55

68

980

FJX-500

2650

4

42

75

70

740

FJX-550

4000

4

62.8

110

70

750

FJX-700

4772

3.3

56.7


75.6

370

5320

3.4

64.7


76.1

400

5700

3.5

70.7


76.9

430

6154

3.6

78.8


76.6

460

6579

3.6

85.8


75.2

490

FJX-800

6142

3.8

84.3


75.4

500

6790

3.8

86.7


76.8

7400

3.7

96.6


77.2

7815

3.7

102.7


76.7

8417

3.8

115.7


75.5

FJX-900

7748

3.4

94.3


76.1

424

8407

3.4

100.6


77.4

9000

3.5

110


78

9656

3.5

119.1


77.3

10280

3.6

130.2


77.4

FJX-1000

9210

3.4

111.8


76.3

380

1078

3.5

132.6


77.5

11000

3.5

134.4


78

11970

3.6

151.1


77.3

12700

3.6

162.8


76.5

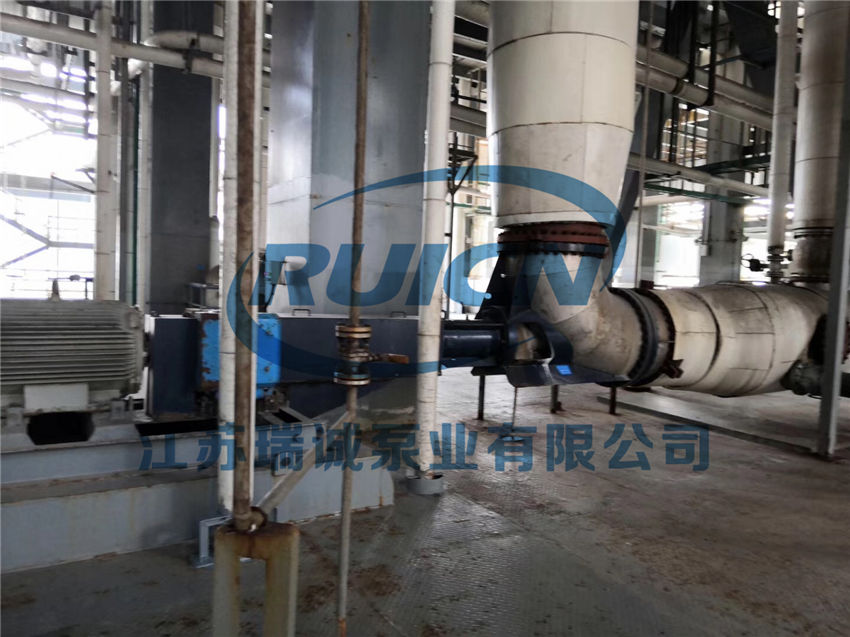

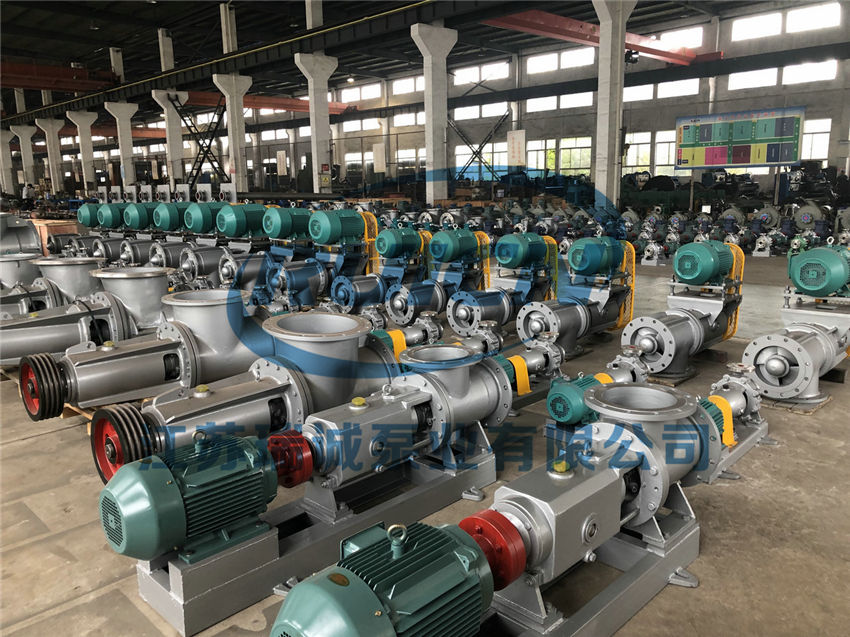

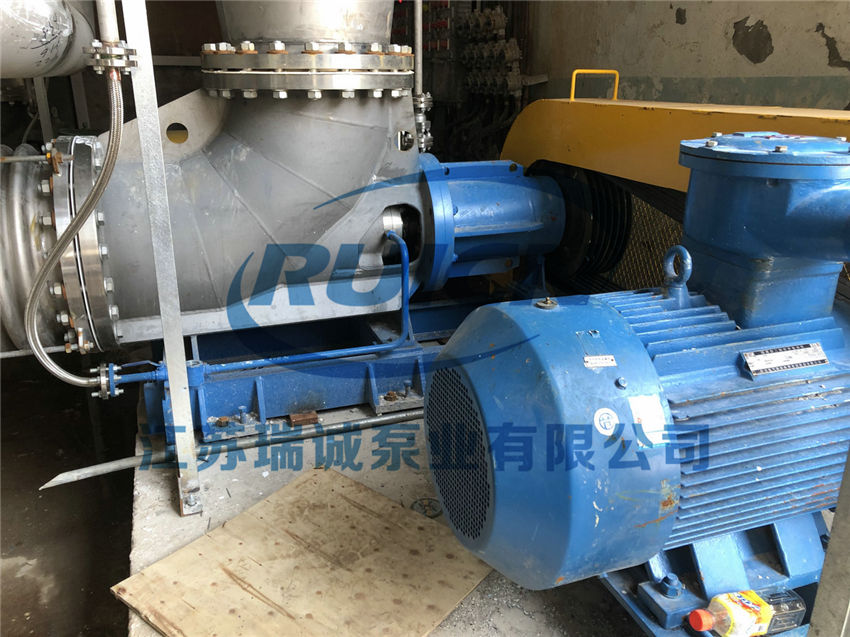

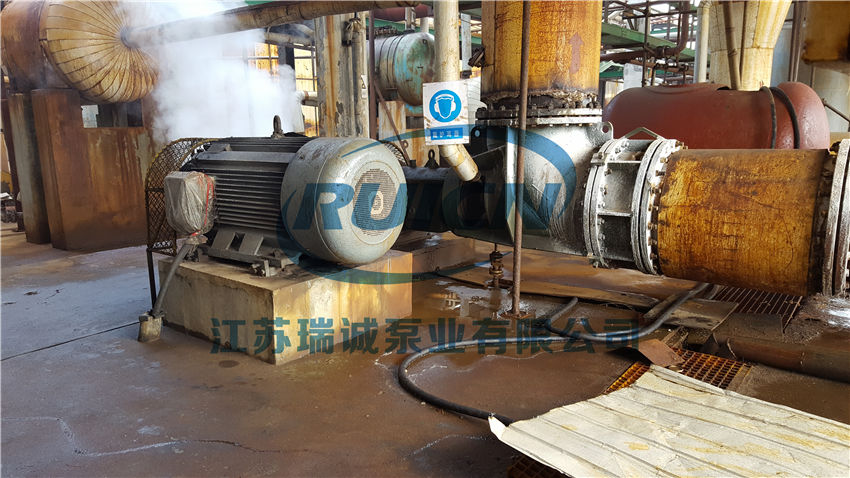

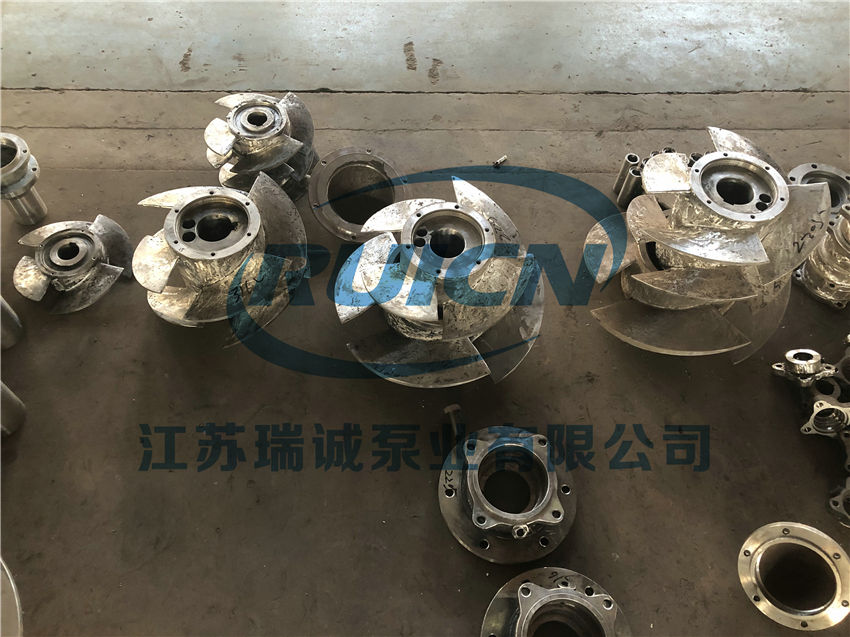

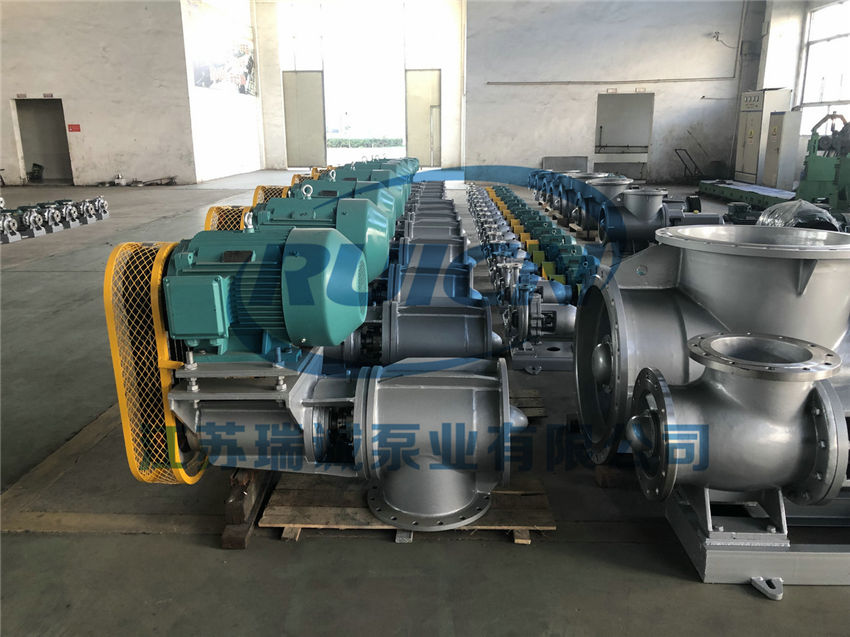

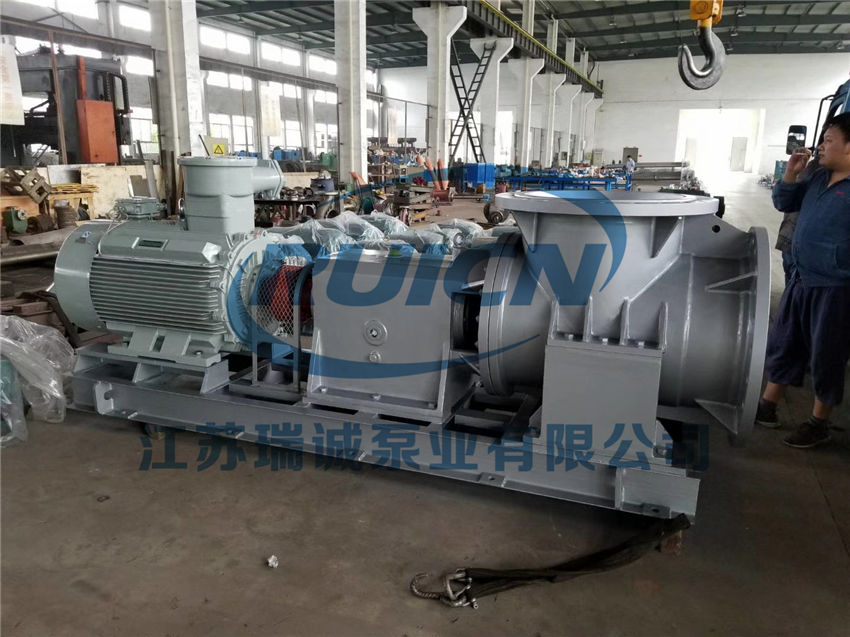

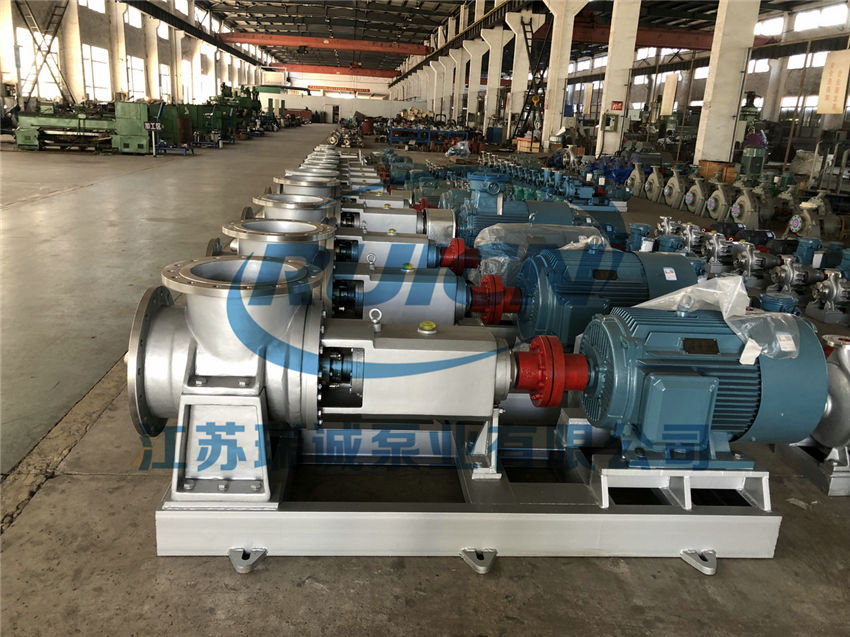

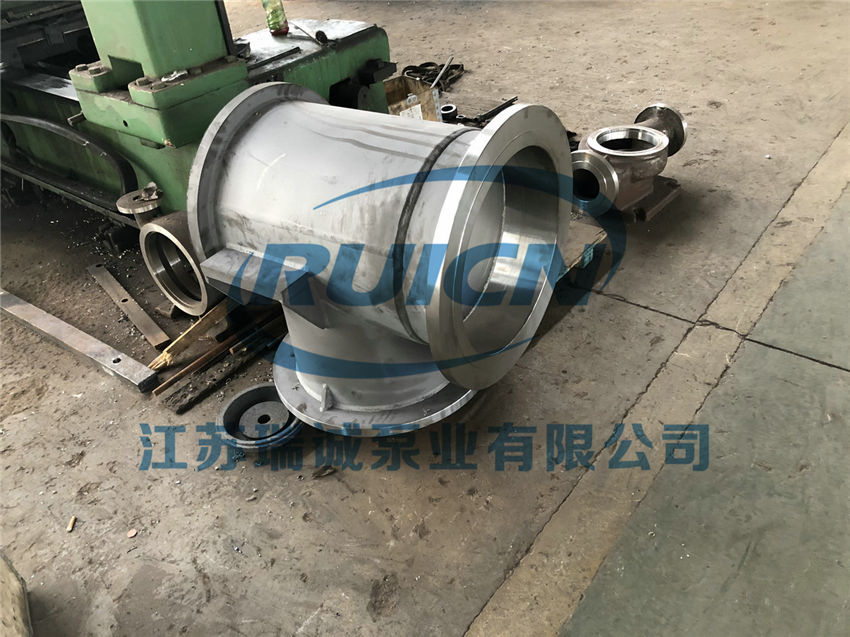

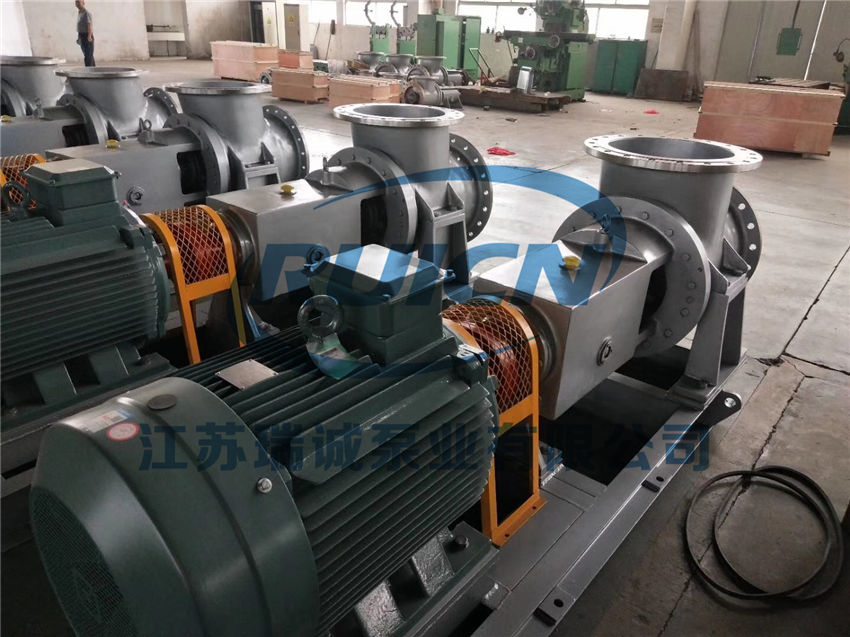

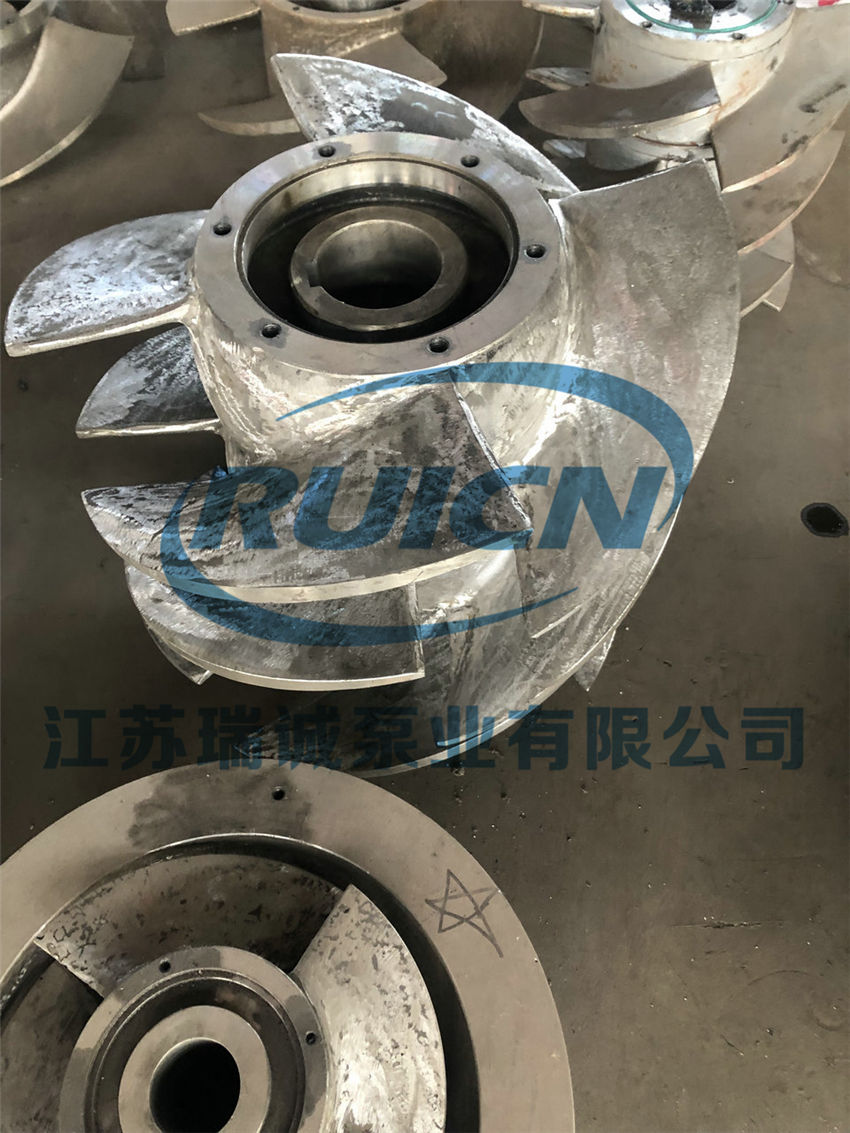

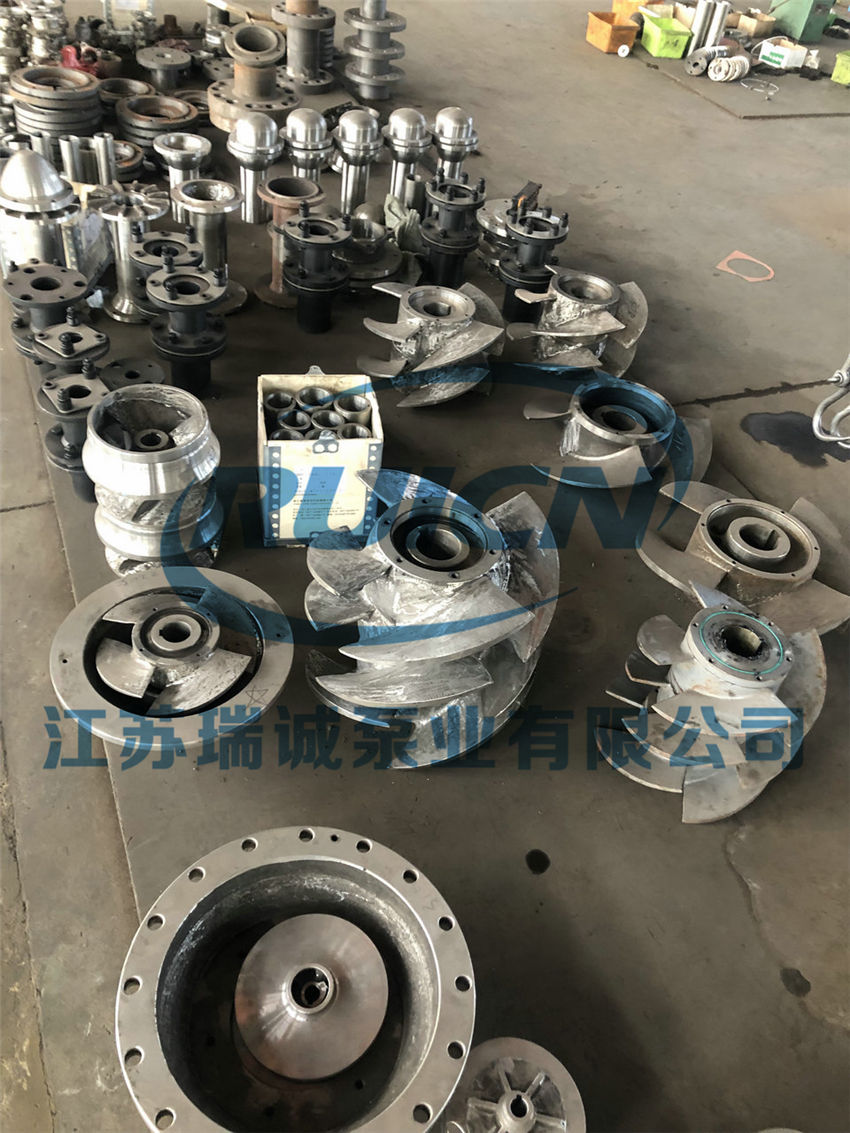

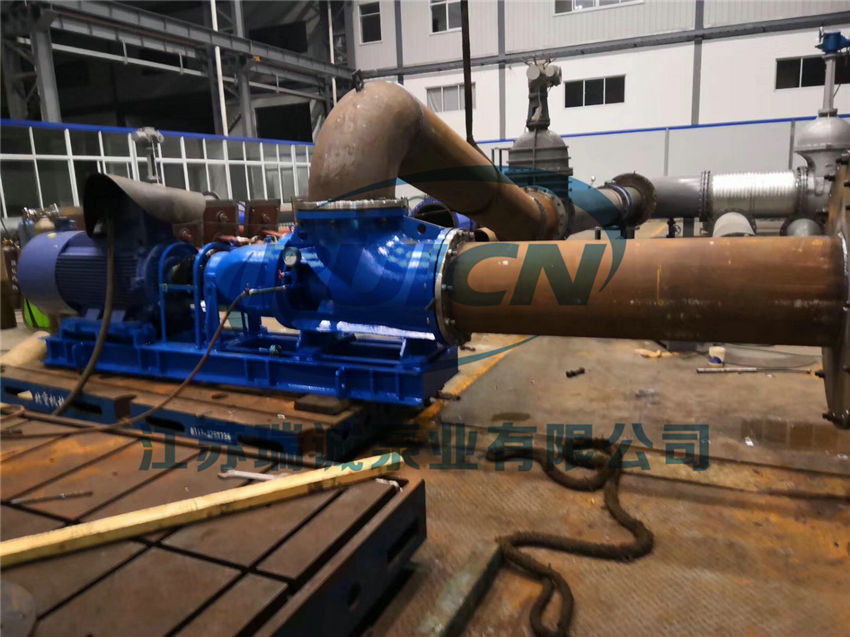

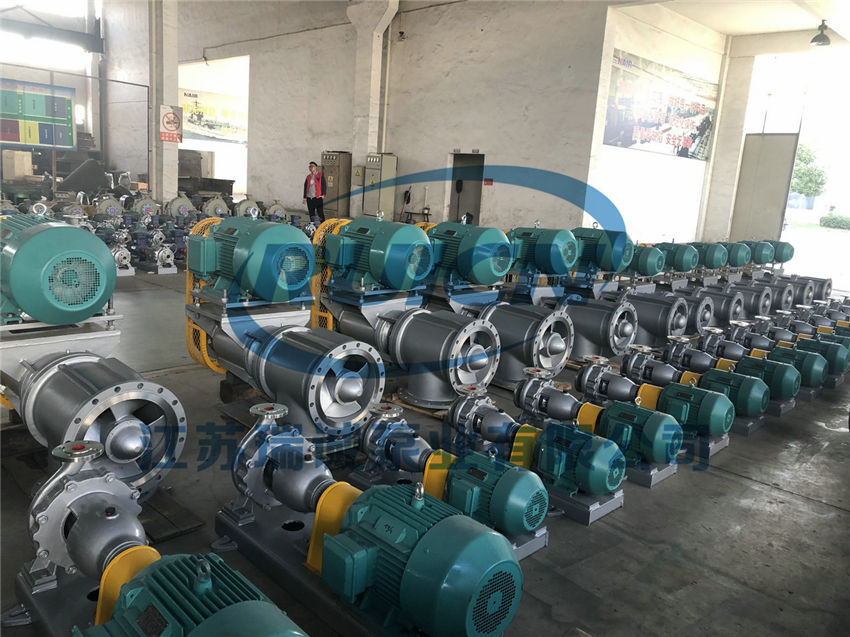

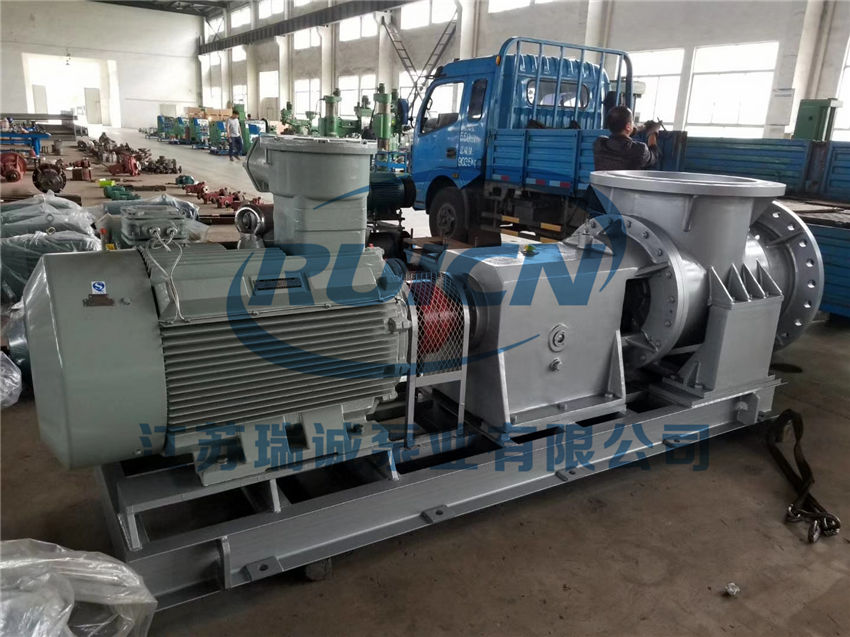

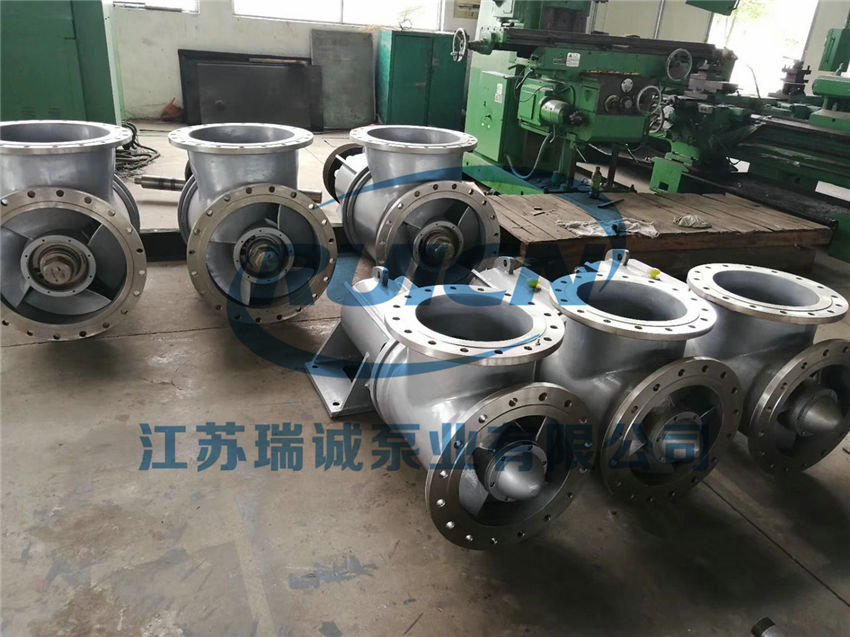

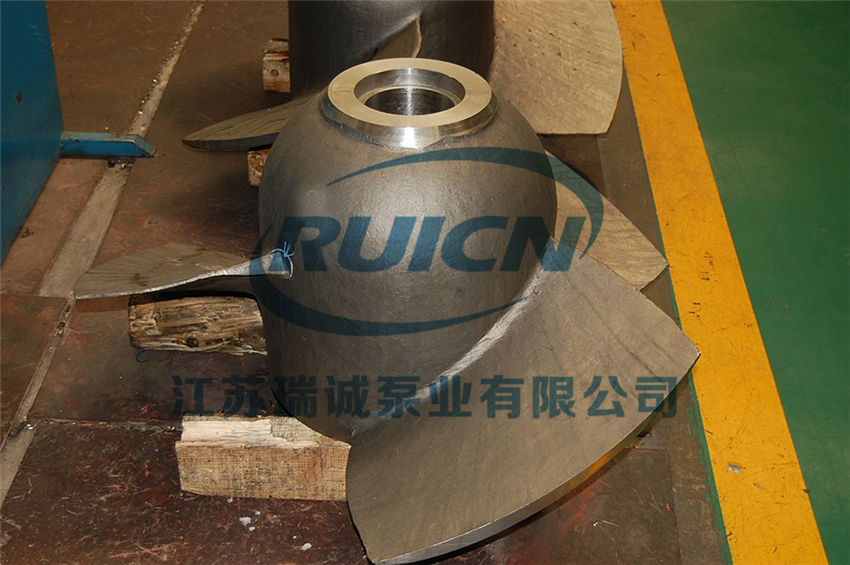

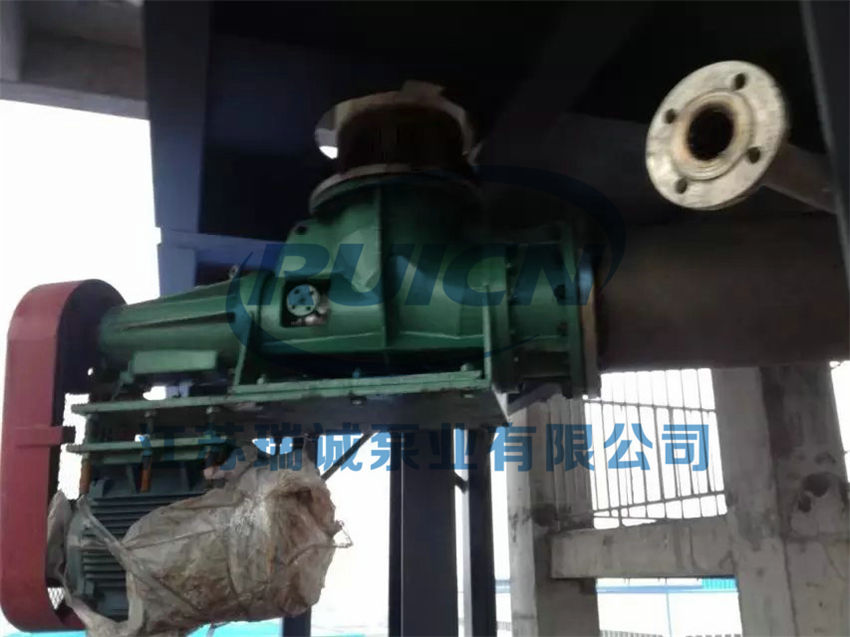

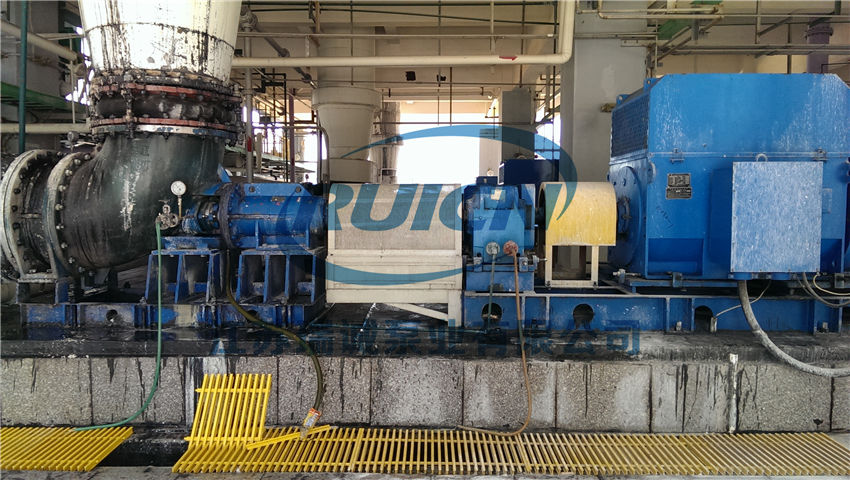

五、產品實拍及使用現場
