CQB型不銹鋼磁力泵

時間:2020-07-14   訪問量:4031
CQB型不銹鋼磁力泵

CQB型不銹鋼磁力泵發貨實拍視頻:

CQB型不銹鋼磁力泵待組裝實拍視頻:

一、概述

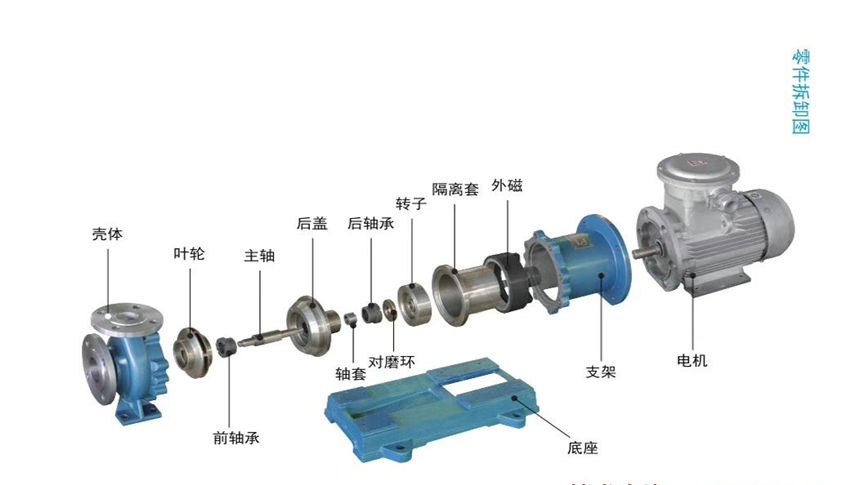

  CQB磁力驅動離心泵(簡稱磁力泵),通常由電動機,磁力偶合器和耐腐蝕離心泵組 成。其主要特點是利用磁力偶合器傳遞動力,完全無泄漏,當電動機帶動磁力偶合器的外磁鋼旋轉時,磁力線穿過問隙和隔離套,作用于內磁鋼上,使泵轉子與電動 機同步旋轉,無機械接觸地傳遞扭矩。在泵軸的動力輸入端,由于液體被封閉在靜止的隔離套內,沒有動密封因而完全無泄漏。

  CQB系列磁力泵型式及基本參數符合JB/T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。


二、安裝和使用

1、磁力驅動泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。

2、當CQB磁力泵抽吸液面高于泵軸心線時,磁力驅動泵起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底閥。

3、磁力驅動泵使用前應進行檢查,電機風葉轉動要靈活,無卡住無異常聲響,各緊固件要緊固。

4、檢查電機旋轉方向是否與磁力泵轉向標記一致。

5、磁力驅動泵電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。

6、磁力驅動泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。

三、使用注意事項

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空動轉,同時避免在工作中途停電后再啟動時所造成時空載運轉。

2、被輸送介質中,若含有固體顆粒,磁力驅動泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。

3、磁力驅動泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。

4、磁力驅動泵被輸送的介質及其溫度應在泵材允許范圍內(詳見附表)。工程塑料泵的使用溫度<60℃,金屬泵的使用 溫 度<100℃,輸送吸入 壓力不大于0.2mpa,最大工作壓力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10-6m2/s的不含硬顆粒和纖維的液體。

5、磁力驅動泵對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。

6、磁力驅動泵運行100小時后,應拆檢軸承和端面動環的磨損情況,并更換不宜再用的易損件。

7、CQB磁力泵內外磁性聯軸器采用高性能永磁材料,可能對下列器件產生潛在危害,請將下列器件與本系列泵保持距離。如:心臟起博器,磁卡、計算器、計算機磁盤、手表等。

四、性能參數表

型號

流量 (m3/h)

揚程 (m)

轉速 (r/min)

功率 (kw)

CQB32-20-125

3.2

20


1.1

CQB32-20-160

32


1.5

CQB40-25-105

6.3

12.5


1.1

CQB40-25-125

20


2.2

CQB40-25-160

32


3

CQB40-25-200

50


5.5

CQB50-40-85

12.5

8


1.1

CQB50-32-105

12.5


1.5

CQB50-32-125

20


3

CQB50-32-160

32


4

CQB50-32-200

50


7.5

CQB50-32-250

80


18.5

CQB65-50-125

25

20

2900

4

CQB65-50-160

32


7.5

CQB65-40-200

50


15

CQB65-40-250

80


22

CQB80-65-125

50

20


7.5

CQB80-65-160

32


15

CQB80-50-200

50


22

CQB80-50-250

80


37

CQB100-80-125

100

20


15

CQB100-80-160

32


22

CQB100-65-200

50


37

CQB100-65-250

80


55

CQB150-150-200

200

50


55

CQB200-200-400

400

32

1450

75

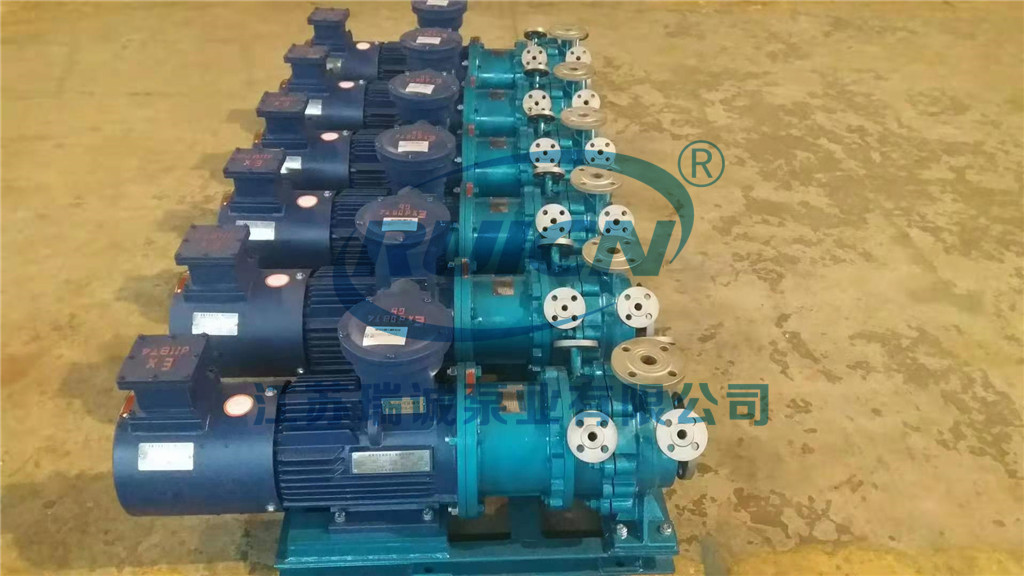

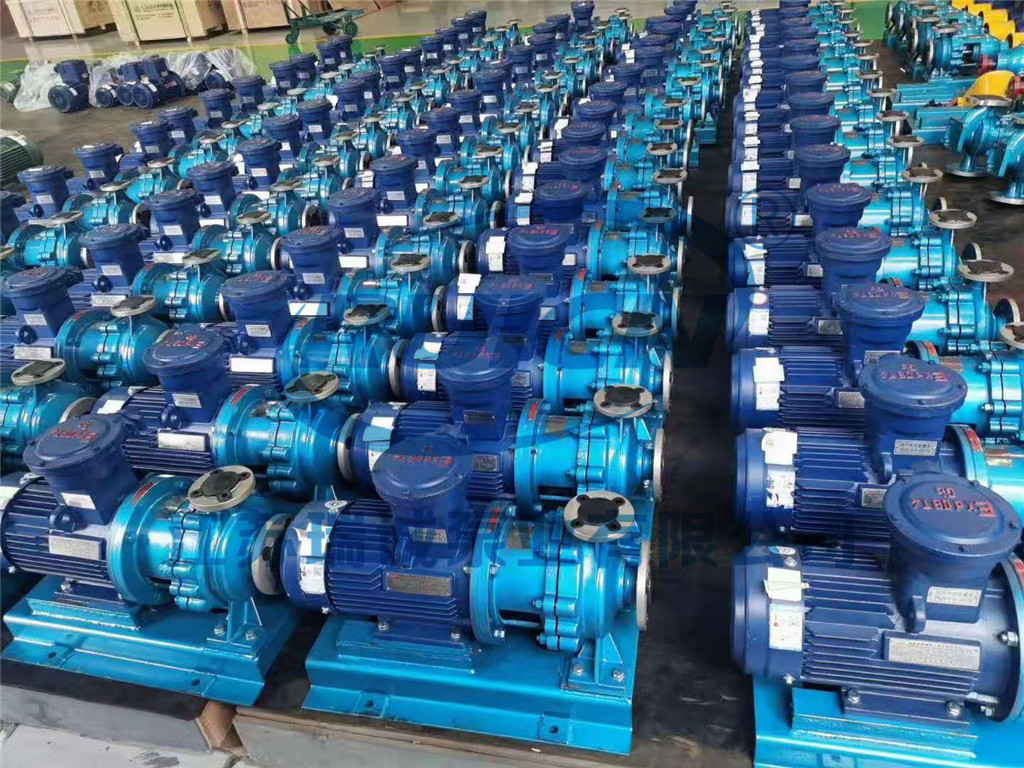

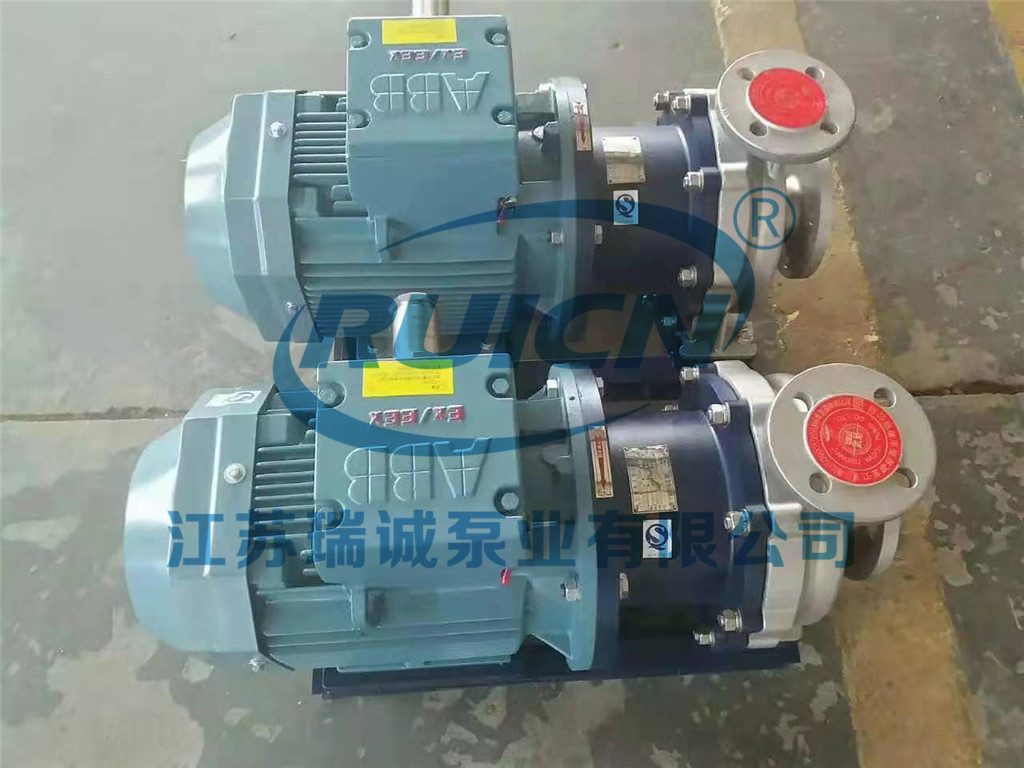

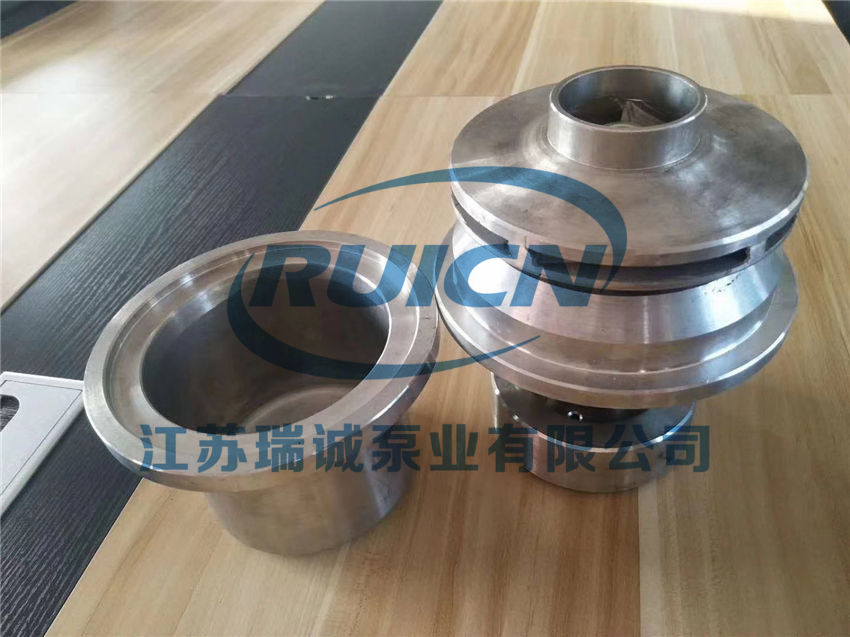

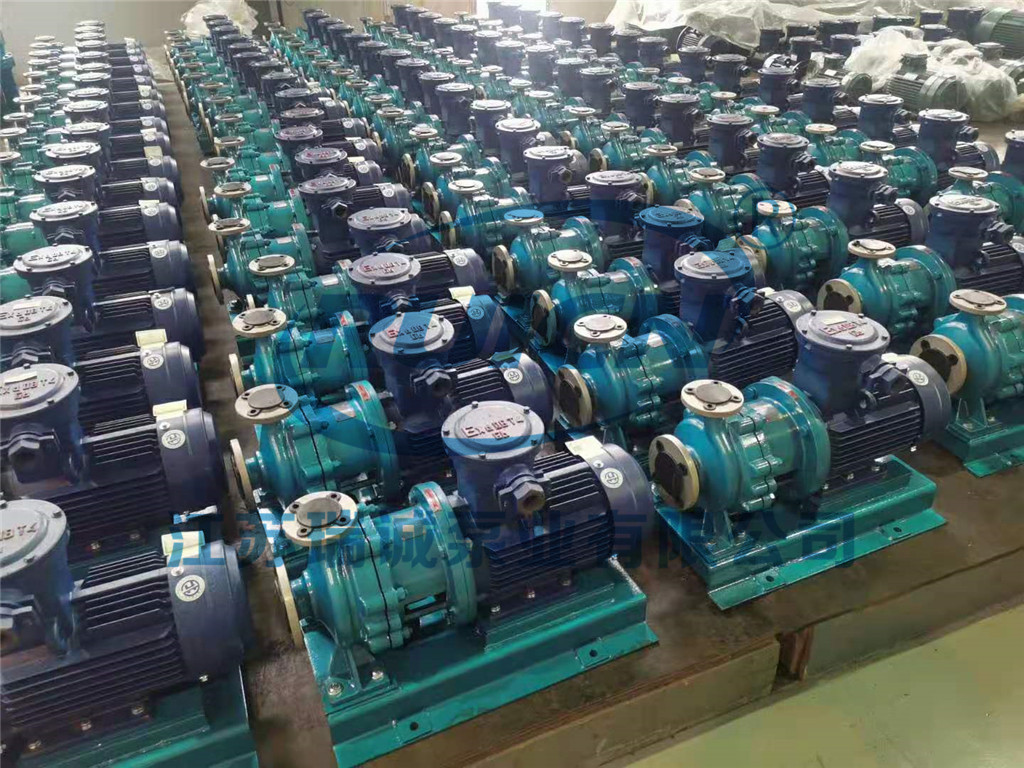

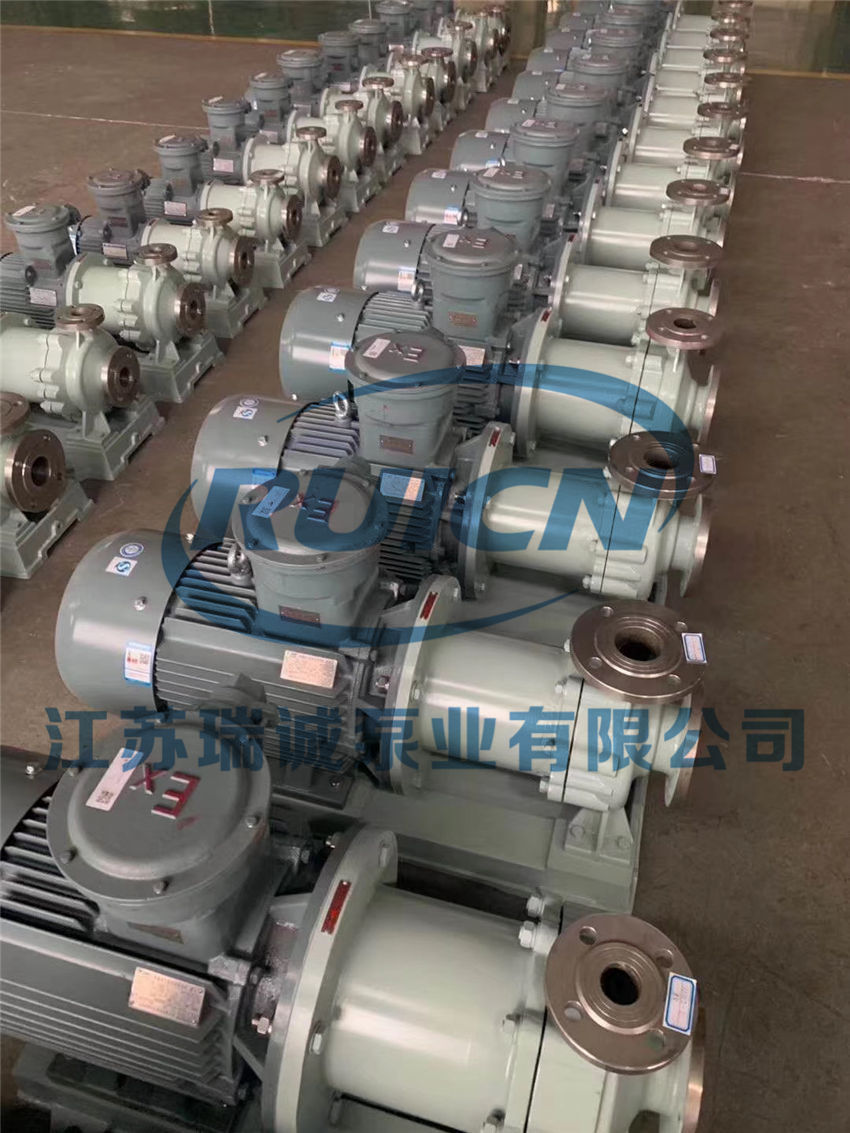

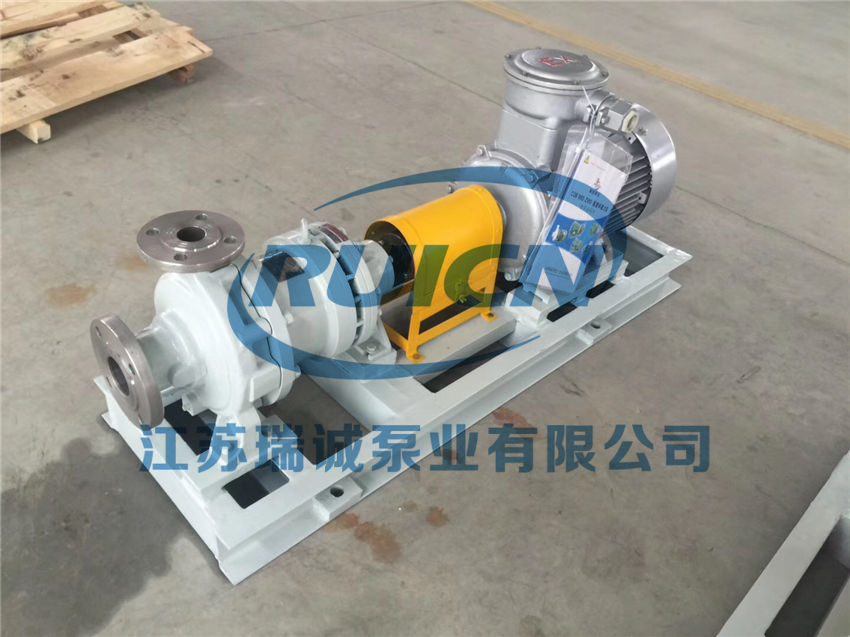

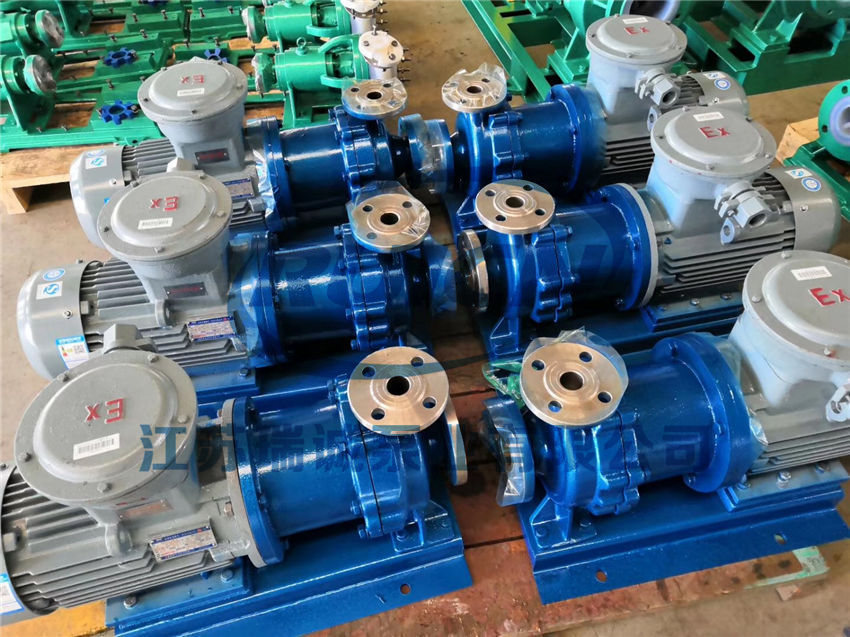

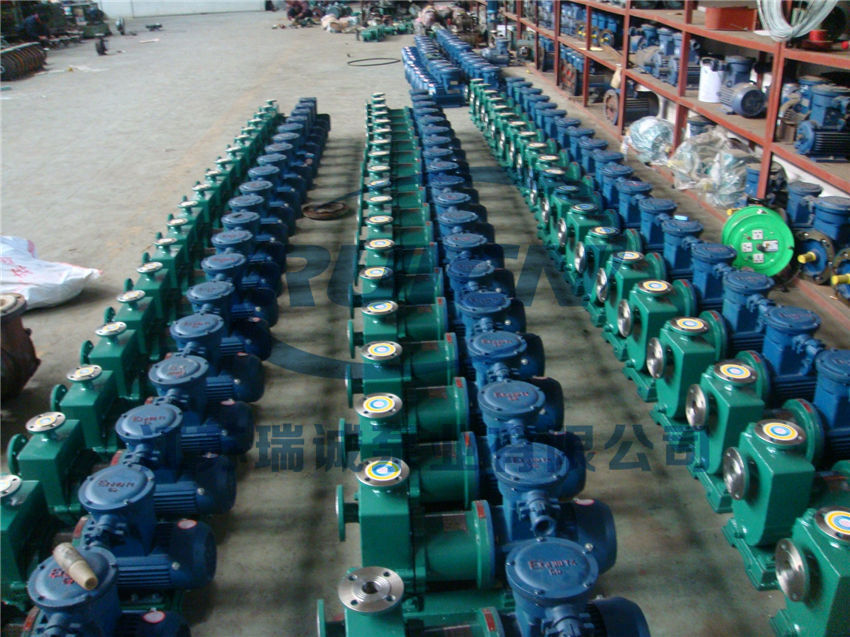

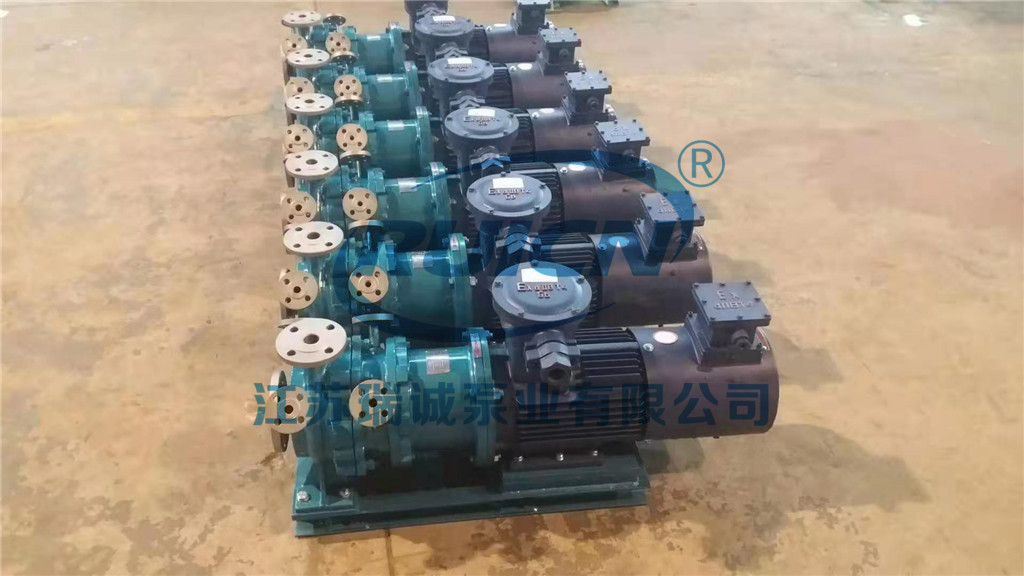

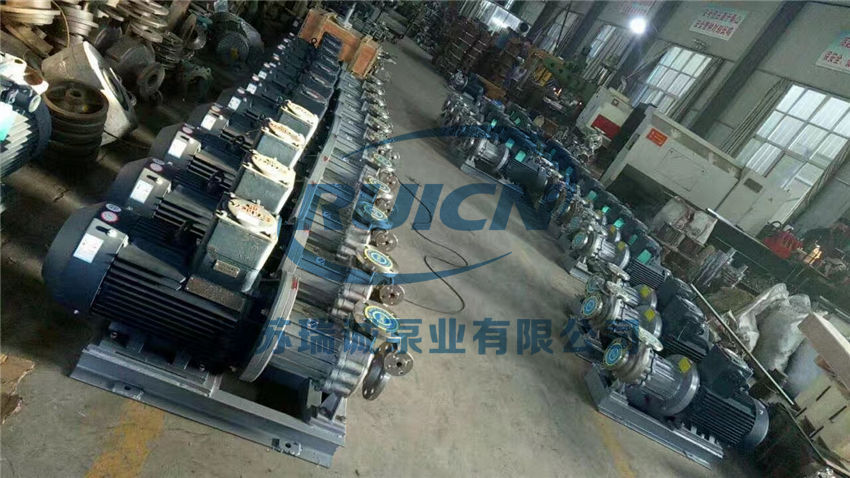

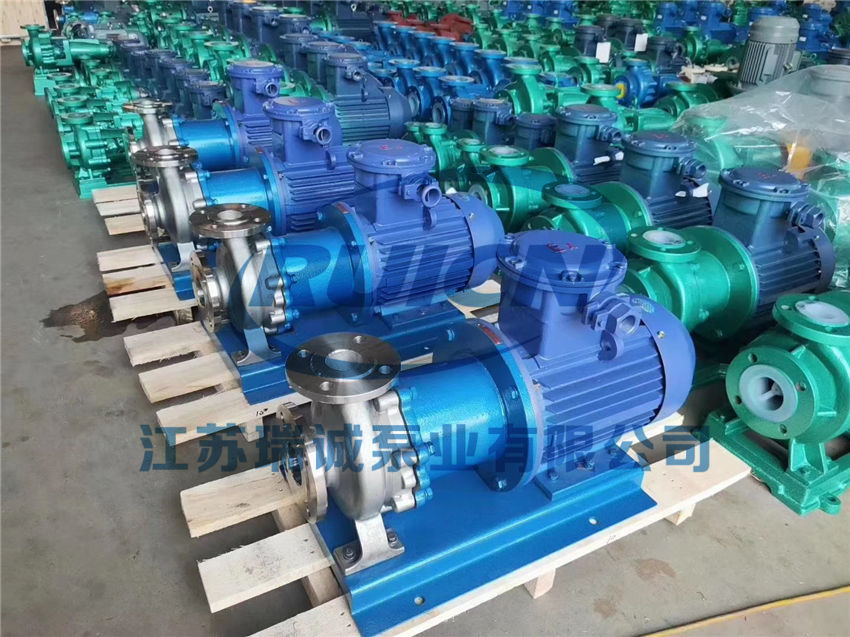

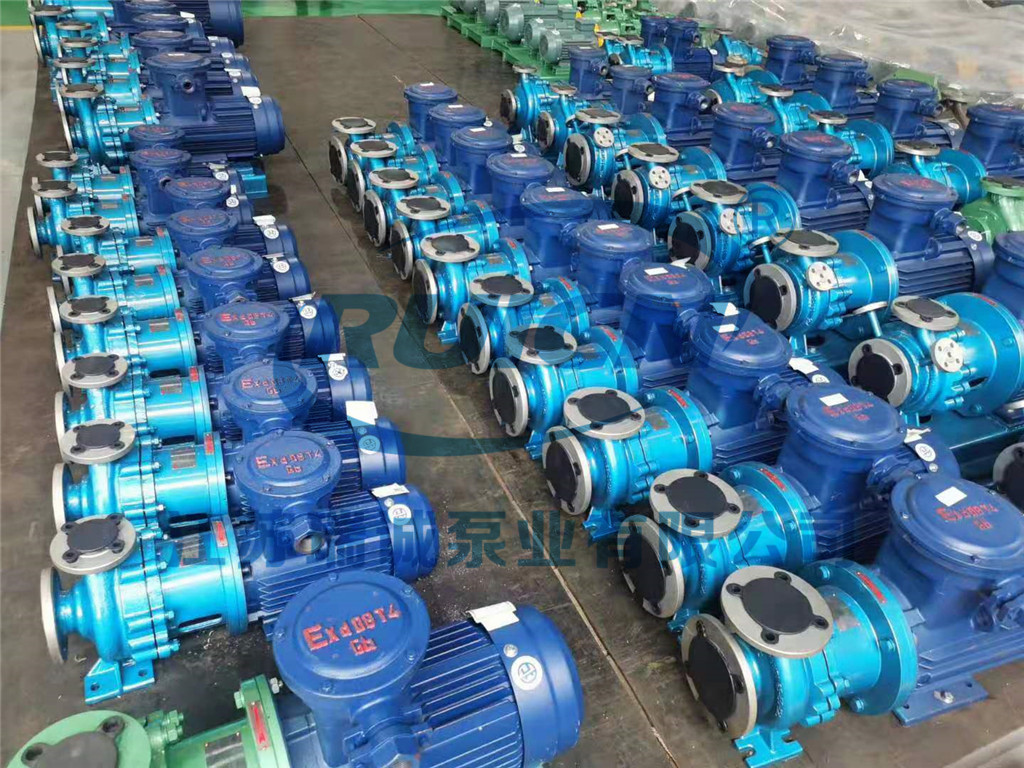

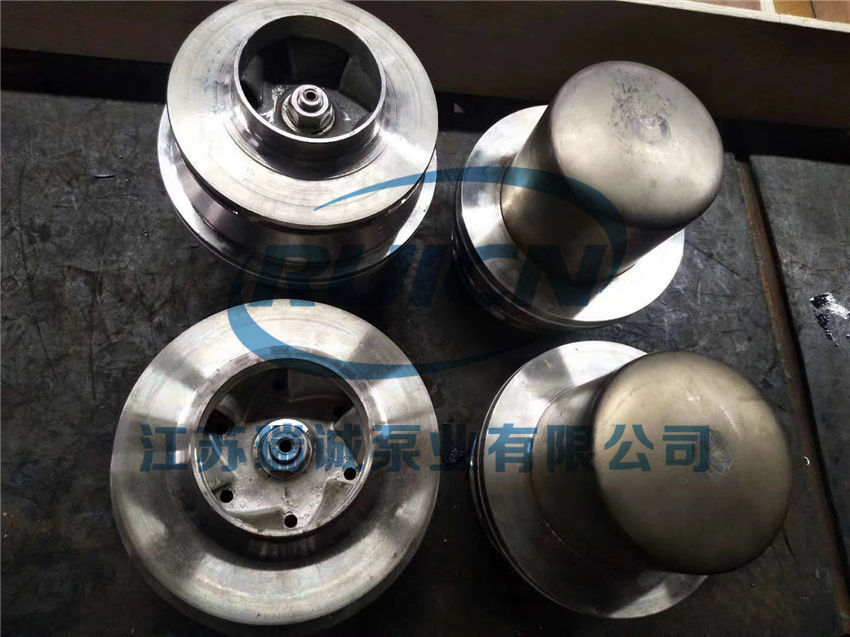

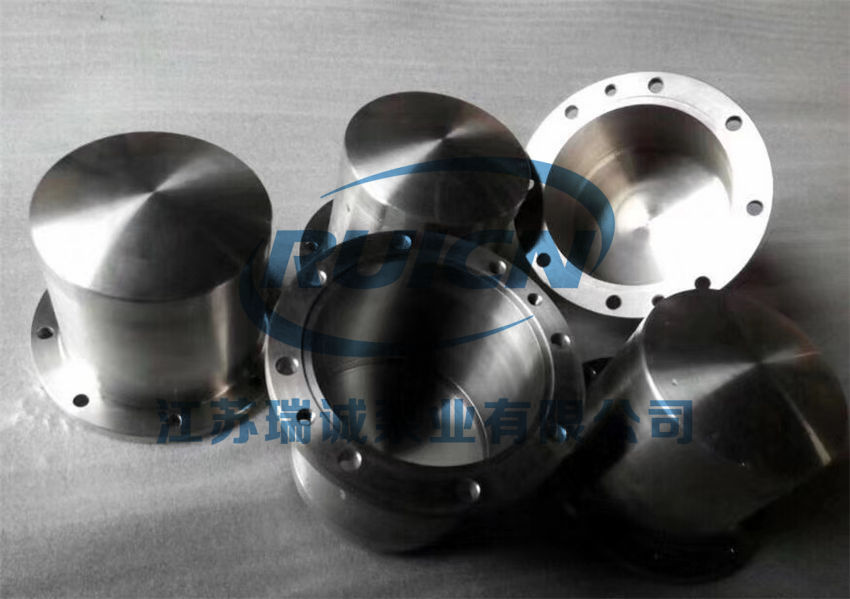

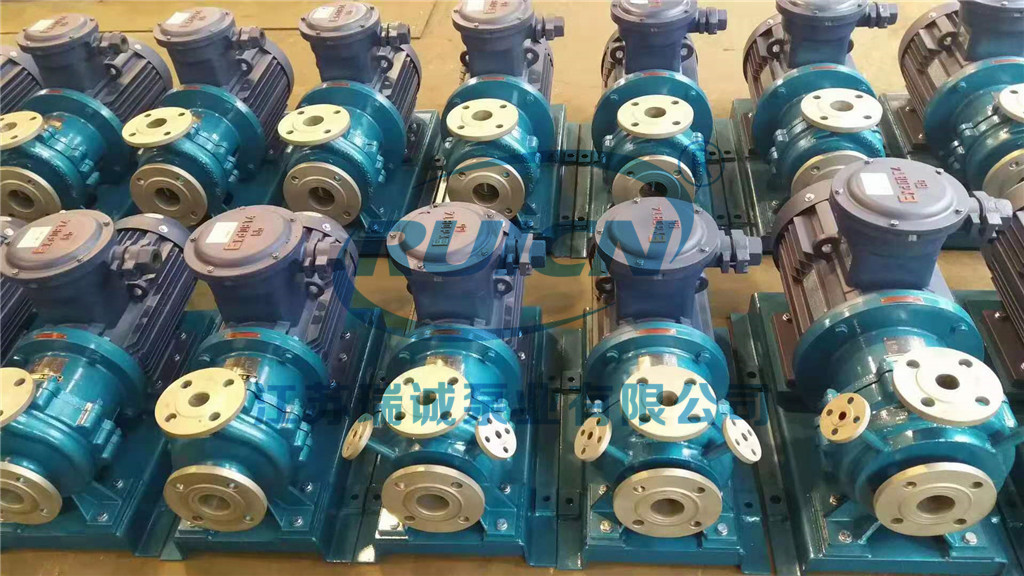

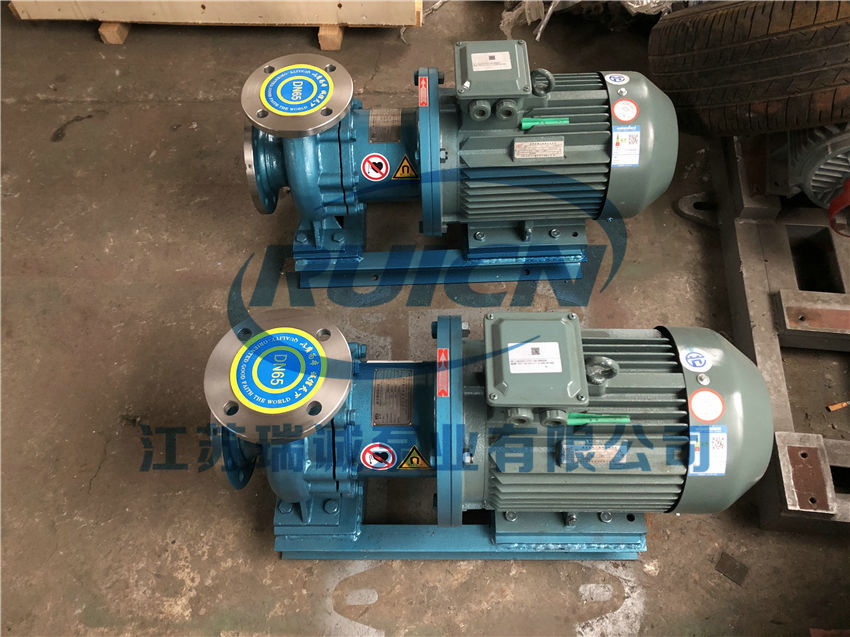

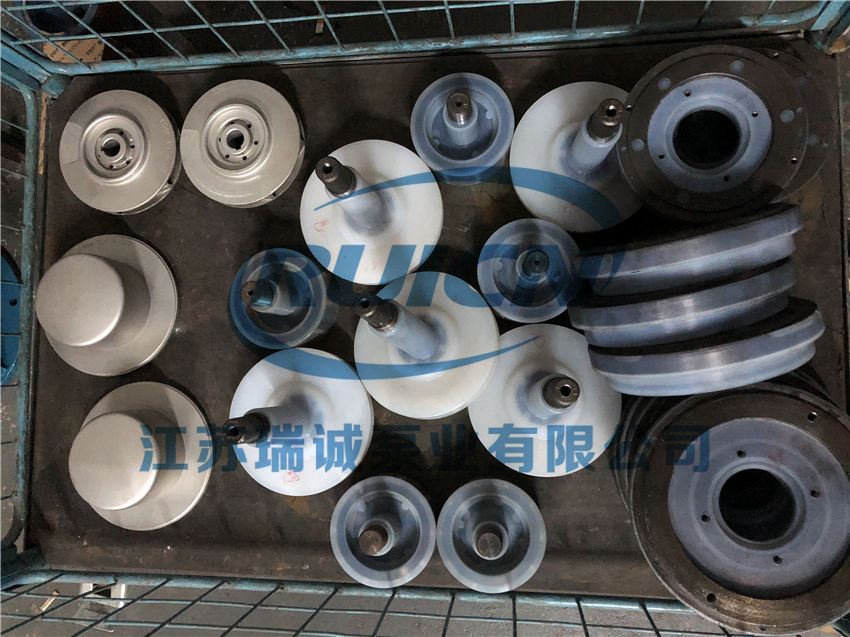

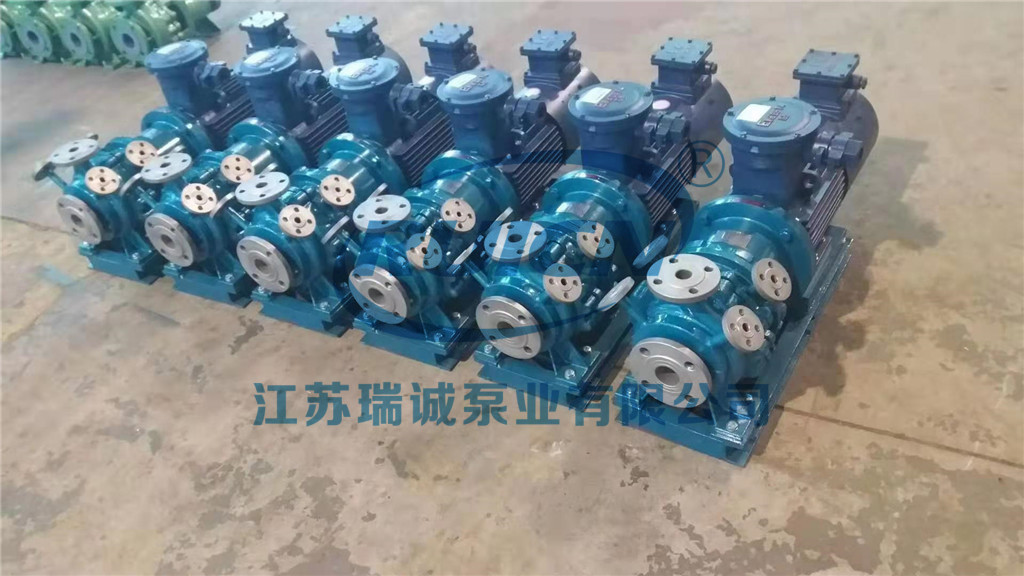

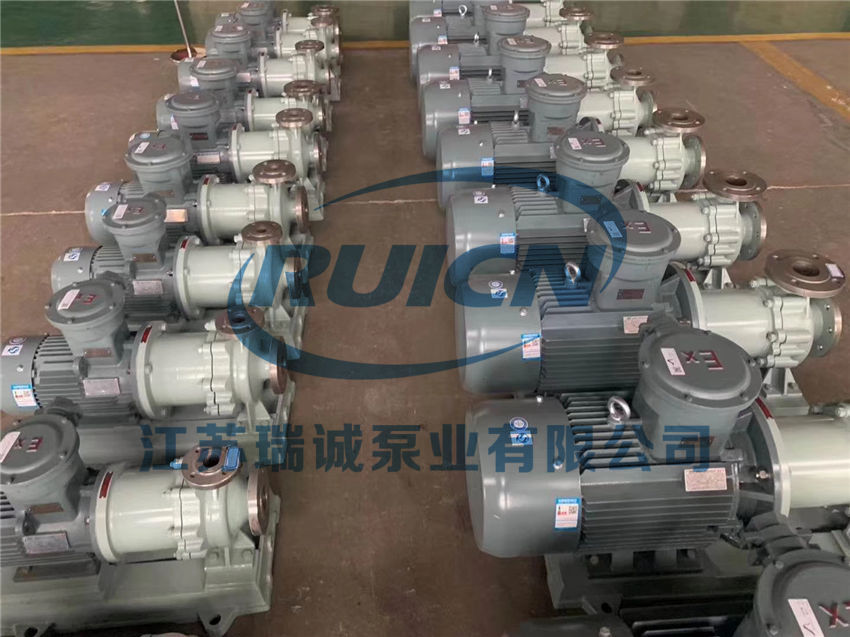

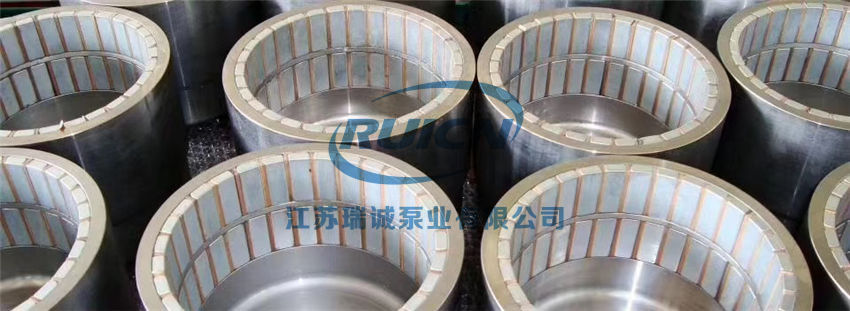

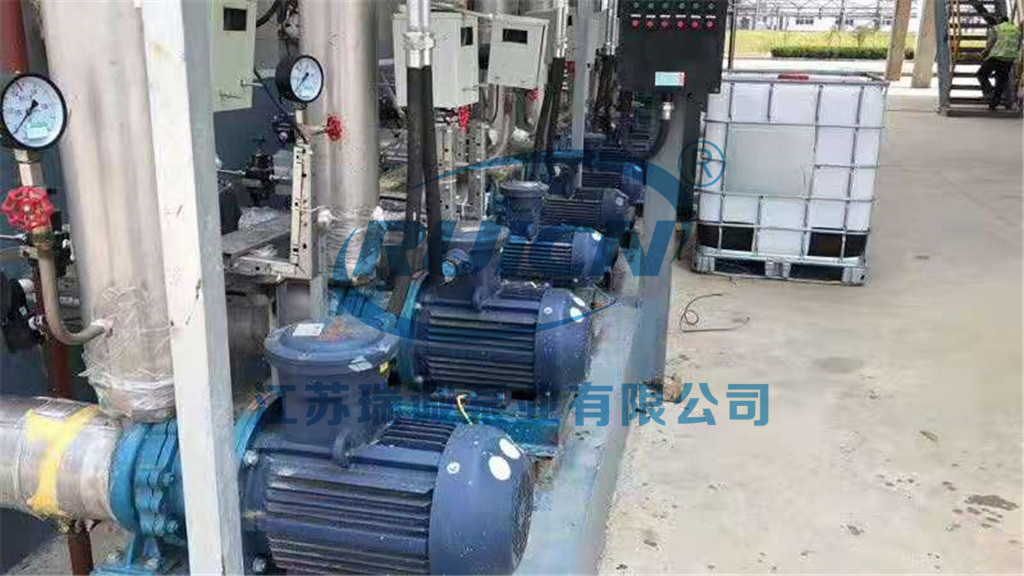

五、產品實拍及使用現場
